KT-M2950F温控电路原理分析

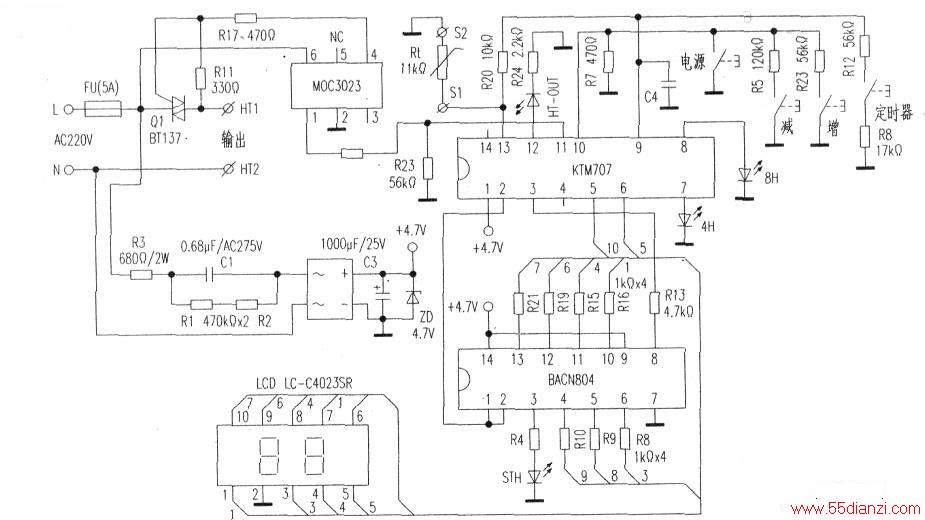

　　KT-M2950F温控器适用于养猪场保温室。这种温控器功能齐全、能显示温度、电路比较实用简洁、维修也比较方便。实测电路如附图所示。
　　
　　该温控器由阻容降压整流滤波稳压(+4.7V)直流电源、集成电路KT-M2950F及外围电路，译码集成电路BACN804和双数码管显示电路等构成。
　　
　　1．直流稳压电源电路
　　
　　温控器直流稳压电源采用R3、C1进行交流阻容降压，经桥堆DB107全波整流、C3滤波和ZD1稳压后，获得+4.7V直流电压，供各单元电路用电。
　　
　　2．MCU微控电路
　　
　　微控电路以KTM707为核心及外围元件组成。
　　
　　KTM707的①脚为电源脚，②、③脚为数据通讯脚。⑨、⑩脚为控制指令输入脚。
　　
　　其中⑨脚为启动定时器脚．⑩脚为电源开关、温度增减指令输入脚。这个脚是以电压高低变化来输入不同的指令。⑦脚4小时显示、⑧脚为8小时显示、12脚为双向可控硅工作显示、1.脚为温控探头输入脚。Rt为正温度系数的热敏电阻。
　　
　　MCU集成电路根据13脚的对地阻值来判断室内温度。11脚的双向可控硅BT137的控制信号经光电耦合器MOC3023隔离后控制双向导通。调节导通角度，即可交流调压。
　　
　　3．译码与显示电路
　　
　　KT-M2950F温控器可显示温度或时间。集成电路BACN804为译码集成电路。MCU集成电路的数据信号输入到BACN804集成电路后．BACN804要进行译码，并点亮数码管相应的笔划显示信息。
　　
　　4.维修
　　
　　(1)温控器没有任何显示。先测量+4.7V直流电压。若没有+4.7V直流电压，可测BD107桥堆进线交流电压，正常为AC4V左右。若没有交流电压，再测限流电阻R3的阻值（正常为680Ω）。
　　
　　(2)温控器不工作。先测量温控探头Rt电阻的阻值，正常11kΩ左右，若电阻无穷大，则有可能断线，或温控器探头损坏、Rt开路，造成温度控制器不工作。若13脚电阻值正常，再测11脚电压，正常工作时，11脚电压为0.8V左右。如11脚电压正常，再测量BT137和MOC3023元件，若有损坏则更换。
　　
　　(3)温控器可以工作，但不能显示。这种故障一般为译码集成电路BACN804损坏，数码管一般不容易损坏。
　　
　　(4)温控器不工作，指令按键按下无反应。若其他电路无故障。这种故障才可能为MCU集成电路KTM707损坏。
