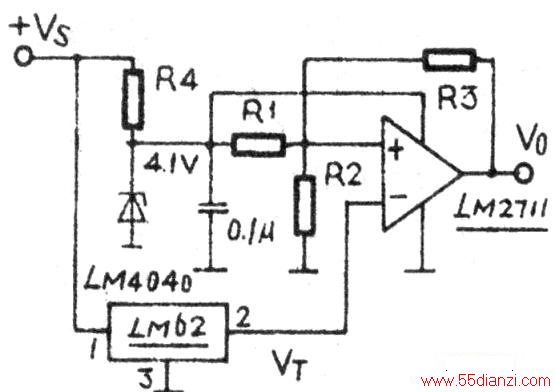

下图是采用LM62构成的温度控制电路。设定的阚值温度为VTI,低于阈值温度时,LM7211输出高电平;达到或超过阚值温度时,LM7211输出低电平。VT1-VT:是滞后温度,使工作更稳定。VT1、VT2与R1、R2、R3的关系为V1=(4.1V)R2/(R2+R1//R3)VT2=(4.1V)R2/(R2//R3+R1)式中4.1V为齐纳二极管LM4040的稳压值。
