基于DS18B20的高精度测温控制系统

　　DS18820是达拉斯公司推出的一款高精度测温传感器。在其内部含有A/D转换电路，输出数字量与单片机直接通讯，用它采集温度非常方便。DS18820用12位存储温度值，最高位为符号位。精度相对较高。因此采用DS18820采集温度，提高了系统的集成度，满足了最简和高精度的要求。
　　
　　DS18820采用单总线进行数据交换，对时序的要求较高。因此在编写底层数据交换协议时，一定要按照其规范进行。
　　
　　LCM1602液晶模块内含西文字库，静态显示。两者结合起来组成高精度测温控制电路，是一种比较合理的选择。
　　
　　一、硬件电路
　　

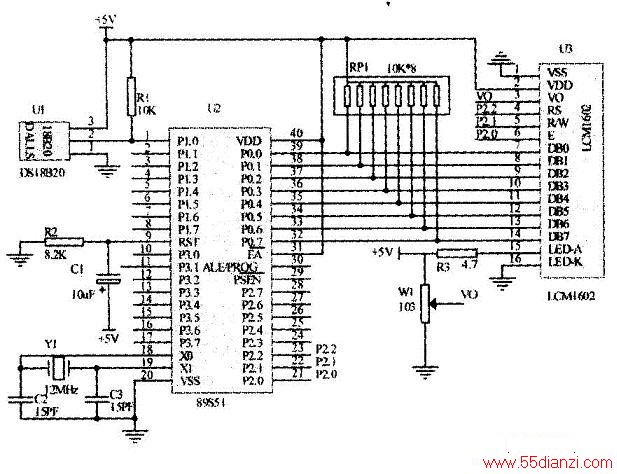

　　利用性价比较高的89S51或89S52作主控CMU，12MHz晶振以满足控制速度及实时性；DS18820作温度传感；LCM1602作显示。电路简单易制作，如下图所示。

+

　　二、DS18820底层协议说明
　　
　　1．初始化时序图及源代码
　　

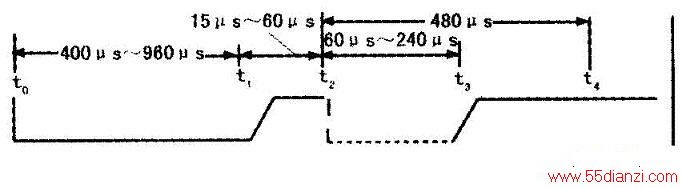

　　在TO时刻发出484μS复位信号，Tl时刻释放总线后约等待34μs，DS18820接收到后发出106μs低电平信号，表明复位成功，如下图所示。

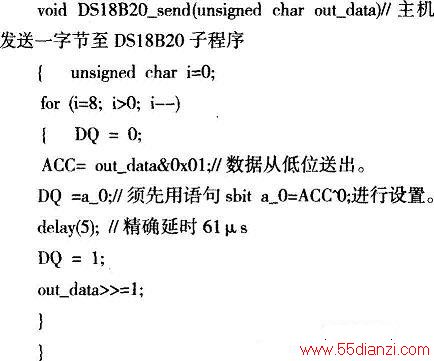

　　2、耐序及源代码
　　

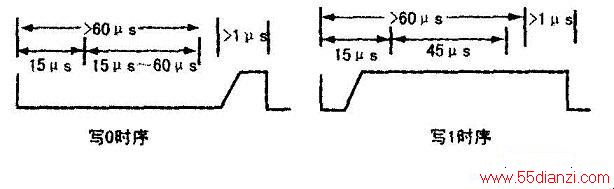

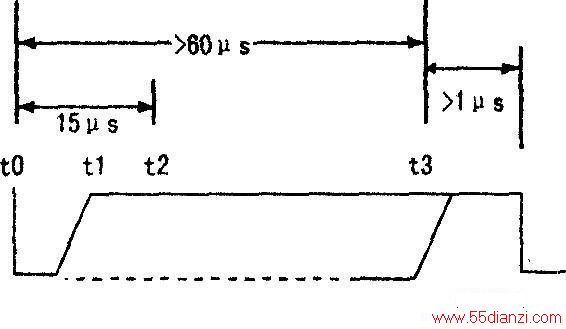

　　当主机在TO时刻从高电平拉至低电平，写时序启动，在以后15μs以内数据送至总线，DS18820在TO时刻后15μs—60μs对总线采样，对数据进行写入，如下图所示。

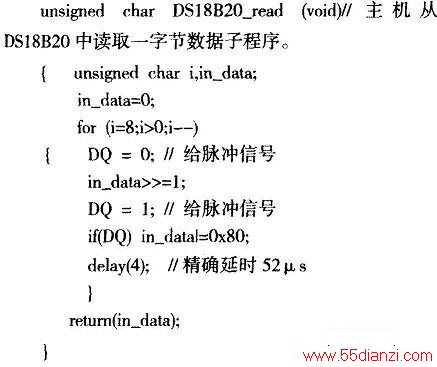

　　3、读时序及源程序
　　
　　如下图所示。在TD~T2时间段，给出一个读取脉冲，DS18820收到以后把位数据送至总线，主机进行读取。

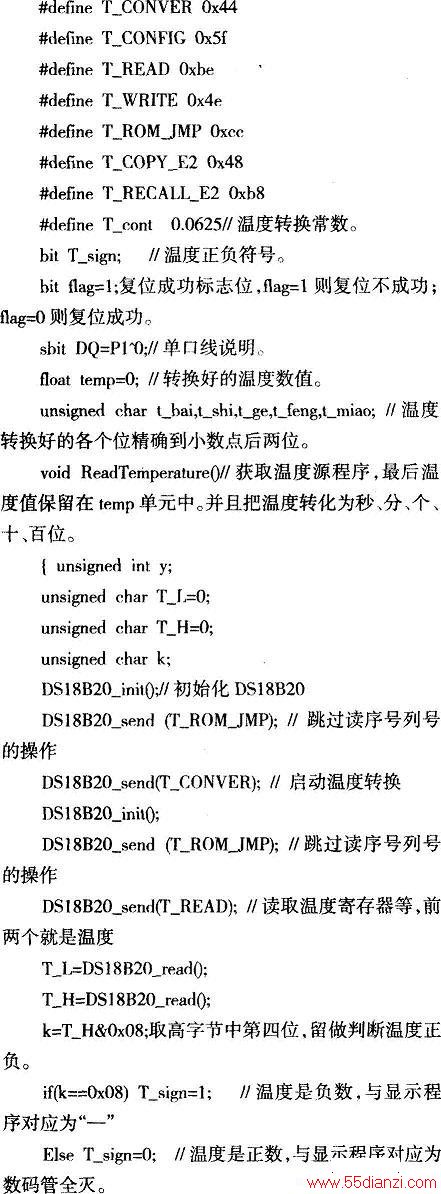

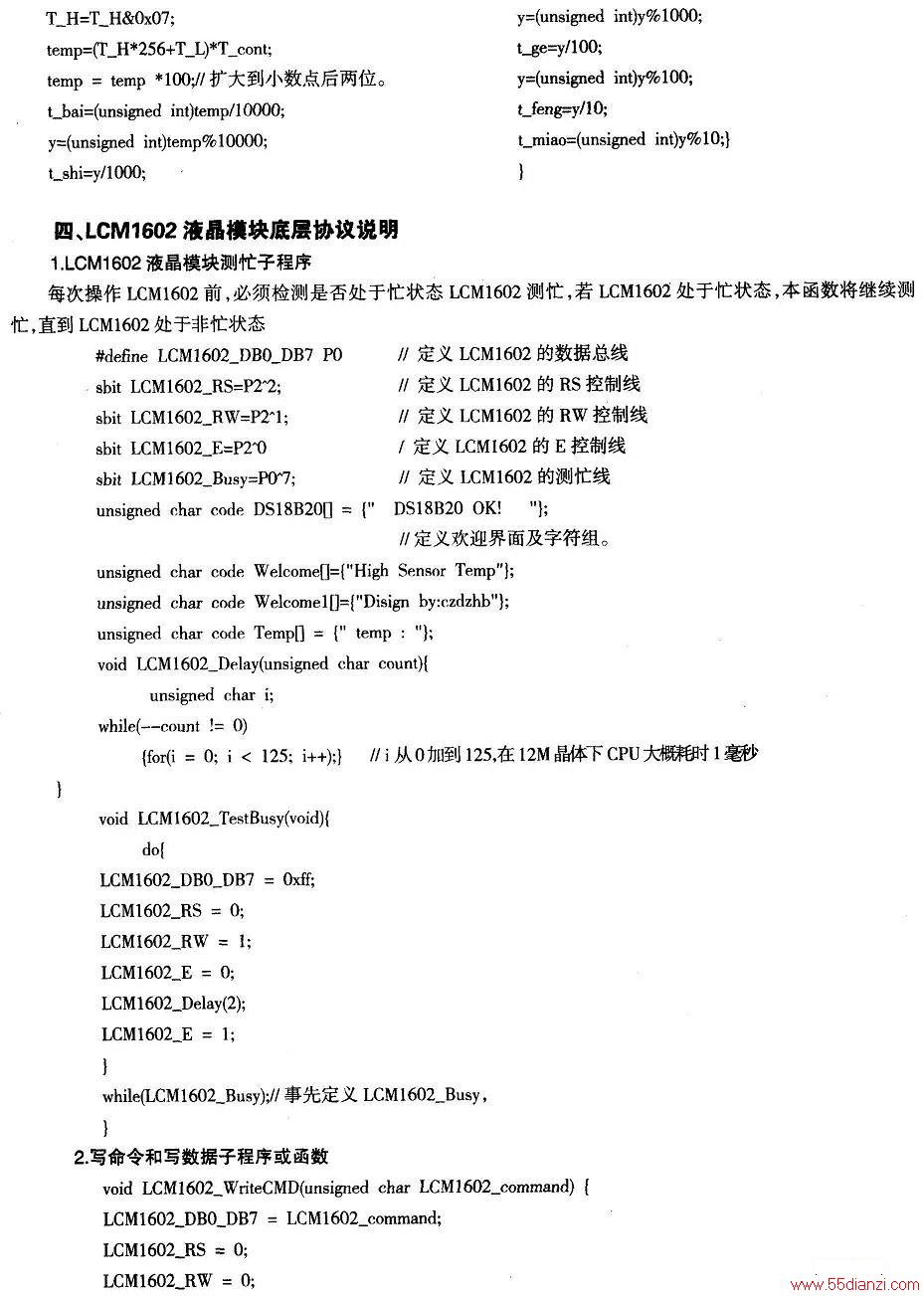

　　三、主机获取温度数据的程序段
　　
　　事先定义如下：

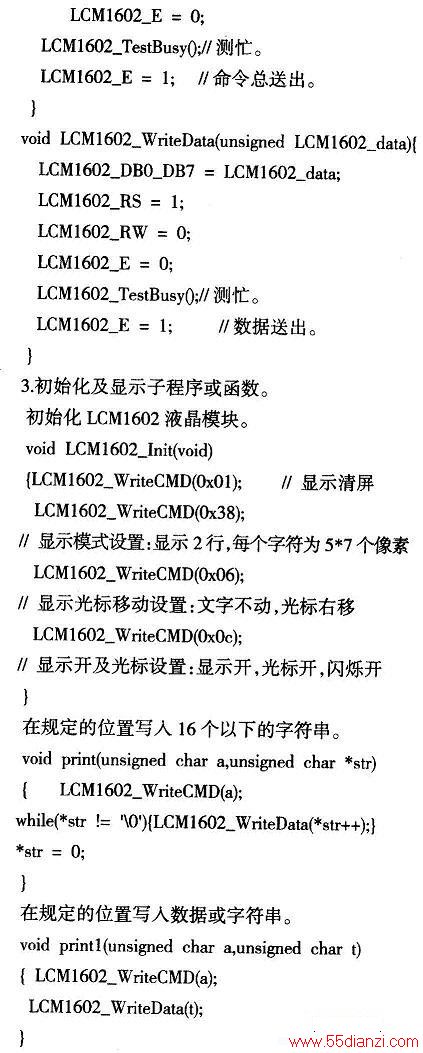

　　五、主程序
　　

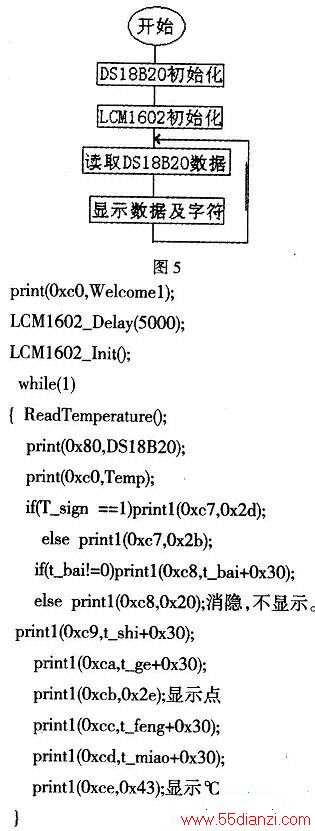

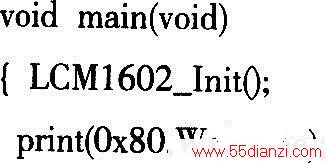

　　在主程序中，主要就是读取DS18820中的数据，然后在LCM1602液晶模块上显示出来。主程序流程图5及源代码如下：

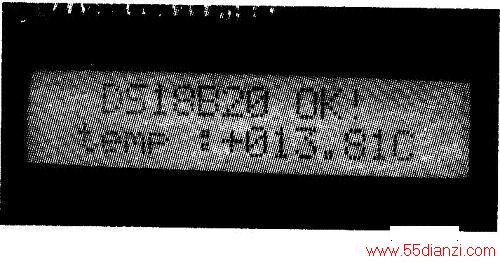

　　六、实际显示效果
　　
　　高精度温控显示效果如下图所示。
