4 用TMS320LF2407来实现过采样

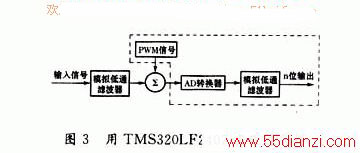

图3为利用TMS320LF2407来实现过采样，虚线框部分都可以用LF2407来实现。PWM信号输出可以用来产生三角波信号，数字滤波和抽取用软件来实现。

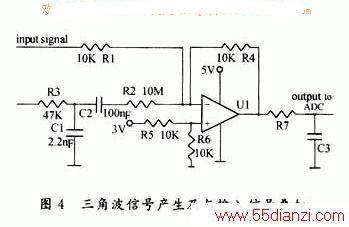

图4为三角波信号产生以及与输入信号叠加的电路图。PWM信号的占空比在0和100％之间。R3和C1作为积分器产生一个0到3V之间的三角波信号输入到运放。输出信号连至ADC的输入。
5 过采样的软件实现
实现过采样的DSP软件包括以下6个主要模块。
5．1 外设初始化
采用EVA模块的TIMER1来启动ADC转换并且提供PWM输出，TIMER1工作于连续增计数模式，周期寄存器的值等于AD转换速率，由周期匹配事件来启动AD转换。
5．2 三角波信号产生
由前面论述可知，三角波信号由PWM信号产生，PWM信号的占空比由编程TIMER1的比较寄存器（T1CMPR）决定。为了得到三角波信号，T1CMPR中的值需要由某一步长（STEP）来不断地增加和减少，而这一步长由定时器周期寄存器（T1PR）和过采样因子（K）决定，其计算公式如下：
用一标志（FLAG）表示三角波的上升或下降，它用来决定比较寄存器中的值被STEP增加还是减少了。CURRENT代表当前定时器比较寄存器中的值。用软件改变PWM占空比的流程如图5所示。
5．3 数据采集
AD转换完成后产生中断，在中断服务子程序中读出每次转换的结果，作为数字低通滤波的输入。
5．4 数字滤波
采用FIR结构的滑动平均滤波器（MovingAverage FiLTEr），滑动平均滤波器的Z变换为：
从输入x
i计算输出y
i的表达式为：
5．5 抽取
抽取过程将以K倍来降低最后的数据率。一般来说，抽取操作是和数字滤波结合在一起的，即，只需在数字滤波中计算每K个输出值。
5．6 中断服务程序
在中断服务程序中执行以下几个操作：调整PWM占空比、读出AD转换值、数字滤波（其中包括抽取）。
6 结束语
本文从分析过采样的频谱特性出发，分析了过采样技术的原理、用DSP实现过采样的方法以及软件上的实现，随着DSP在各种信号处理领域中的广泛应用，过采样技术在其中的应用也将日益广泛，因此，本文也有助于进一步发展利用过采样技术。
参考文献 1 胡广书．数字信号处理——理论、算法与实现．北京：清华大学出版社，1997
2 R W Stewart，E Pfann．Oversampling and Sigma－DeltaStrategies for Data Conversion．EleCTRonICs＆Communication Engineering Journal，February 1998
