（一）电路构成

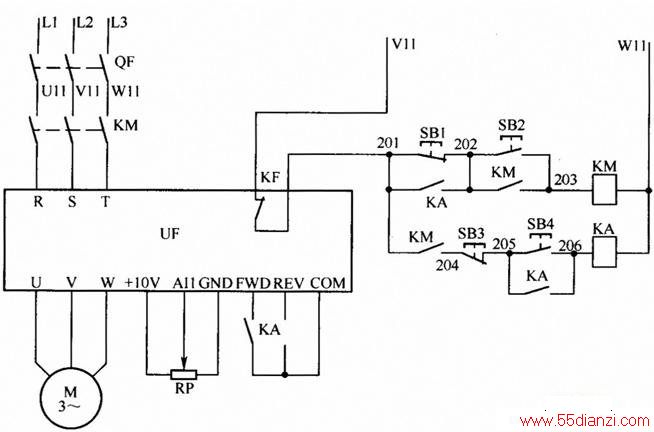

该变频调速电动机正转控制电路由主电路和控制电路等组成。主电路包括自动空气开关QF、交流接触器KM的主触头、变频器内置的AC／DC／AC转换电路以及三相交流电动机M等组成。控制电路包括控制按钮SBl～SB4、中间继电器KA、交流接触器的线圈和辅助接点以及频率给定电路等。
（二）电路工作原理
在控制电路中，变频器的过热保护接点用KF表示。+10V电压由变频器提供；RP为频率给定信号电位器，频率给定信号通过调节其滑动触点得到。
控制电路中的接触器与中间继电器之间有连锁关系：一方面，只有在接触器KM动作使变频器接通电源后，中间继电器KA才能动作；另一方面，只有在中间继电器KA断开，电动机减速并停机时，接触器KM才能断开变频器的电源。
图中SB1、SB2用于控制接触器KM的线圈，从而控制变频器的电源通断。按钮开关SB1、SB3用于控制继电器KA，从而控制电动机的启动和停止。当电动机工作过程中出现异常而使接点KF断开时，KM、KA线圈失电，电动机停止运行。
合上电源开关QF，控制电路得电。按下启动按钮SB2后，电流依次经过V11→KF→SBl→SB2→KM线圈→W11，KM线圈得电动作并自锁；KM的接点(201—204)闭合，为中间继电器运行作好准备；KM主触头闭合，主电路进入热备用状态。
按下开关SB4后，电流依次经过V11→KF→KM的接点(201—204)→SB3→SIM→KA线圈→W11，KA线圈得电动作，其接点(205—206)闭合自锁；KA的接点(201—202)闭合，防止操作SB1时断电；KA的接点(FWD--COM)闭合，变频器内置的AC／DC／AC电路工作，电动机M得电运行。
停机时，按下SB3开关，中间继电器KA的线圈失电复位，KA的接点(FWD-COM)断开，变频器内置的AC／DC／AC电路停止工作，电动机M失电停机。同时，KA的接点(201--202)解锁，为KM线圈停止工作作好准备。如果设备暂停使用，就按下开关SB1，KM线圈失电复位，其主触头断开，变频器的R、S、T端脱离电源。如果设备长时间不用，应断开电源开关QF。
