单键开关电路工作原理

单键开关电路工作原理

点击数:7571 次   录入时间:03-04 11:50:32   整理:http://www.55dianzi.com   开关控制电路

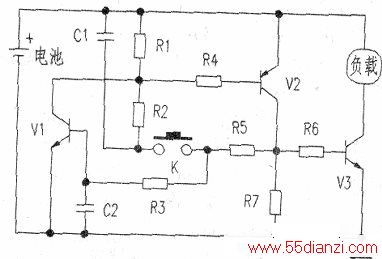

  此电路为一单键开关电路,其工作模式为第一次按下开关K时,负载开始工作,而再次按下开关K时,负载停止工作。电路工作原理为:在开关K未按下前,V1、V3的基极处于低电位,V2基极为高电位,使其V1、V2、V3都不能满足导通条件,电路不工作。当K按下瞬间,电池首先向电路发一个脉冲.分两路给电路供电:其一是脉冲经过C1后,一路信号再经R5、R6、R7给V3基极供电,使其V3基极电位升高,V3导通,负载得电工作,此时VA-(R7//(R6+rb3)]/[R5+R7//(R6+rb3)]xVCC;另一路信号加到V1基极,但V1基极也同样接有一电容,所以V1在C2未充满电荷之前是不导通工作的(此时Vb1约为零,它的电位随C2充电荷而增加)。再有瞬间脉冲经过RI、R2、R4及K后边的电路,使其V2基极电位下降,导致V2导通工作,此时Vb=R2+R3//[R5+R7//(R6+rb3]/{R1+R2+R3//[R5+R7//(R6+rb3)}xVce,以一边维持V3基极电位,使其给负载供电;一边经过R5、R3给C2充电,以至V1很快导通,再给V2基极保持低电位,整个电路形成自锁。满足了电路工作条件,使得电路正常工作。

  当K第二次按下时,V2基极电位由R1、R2、R4及K后边电路决定,但此时C2上电荷已充满,使得V2基极电位上升,而导致V2截止,此时VB-[R2+R5+R7//(R6+rb3)]/[R1+R2+R5+R7//(R6+rb3)]×Vcc。V2截止后,V3和VI基极电位失电而随C2放电很快降为零,V3和V2也即随着截止,负载因不能得电停止工作。电路整个启动和停止是靠电路中两个电容C1、C2的作用。这是由于两个电容对第一次按下K时的脉冲,以直接短路的工作方式在电路中起重要作用。

  而在第二次按下K使电路停止时,又由于C2上充满电荷,使得把V2基极电位迅速抬高,使其整个电路才满足设计任务。
