可实现收音自动关机功能的电路

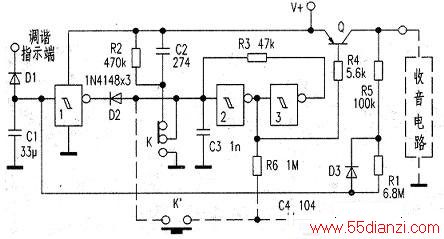

　　习惯听收音机或随身听睡觉的朋友经常会忘了关机而睡觉，一直开机到电池耗尽。如下电路可实现收音自动关机功能。电路分两部分。门2、门3和Q组成电子开关。K利用原机开关。当门2输入端接地时，输出端为高，则Q关断；门2输入端接到R2和C2时，由C2加一正脉冲至门2，则门2输出跳变为低。门3输出跳变为高，R3反馈使门2输入端保持高，形成自锁。虚线部分可构成轻触开关，力[电时处于关机状态。Q用低饱和压降高B管。用8550在收音电路耗电10～100mA时，其管压降约为40mV，对收音电路无影响。门1构成无信号控制电路。当收音调谐指示端为低（准确调谐）时，Dl使门1输入端为低，输出端为高，D2隔离后级电路；当电台无信号或未准确调谐时，调谐指示端输出为高。
　　
　　门1输入端由D1隔离，电源经R5、R1给C1充电，经过约5分钟，门1输入端被充至高电平，输出端跳变为低，通过D2强迫电子开关关断。关断后C1通过D3、R5和收音电路放电，以便使门1输入端复位为低，不影响下次开机。自动关机后，拨动一下K，再开机即可。若用轻触电路，按一下K’即可。门电路使用74HC14或74HC132，因为74HC系列低压工作较可靠。多余门可与门2并联，增强驱动能力。若Q管压降过大，可减小R4，增加基极电流。本电路还可防止电池过放电。当电源电压低于1.8V时，收音电路不能很好工作，则调谐指示端电位为高，此状态若经过5分钟仍不能改变，则电路自动关断。关断后耗电在10μA以内，小于电池自放电，对电池寿命没有影响。
