采用按钮开关和交流继电器控制一盏灯

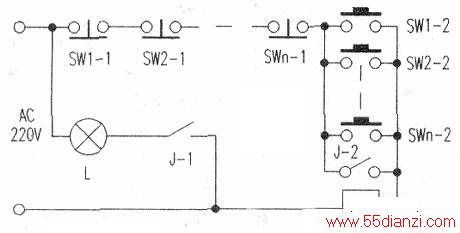

　　此电路如下图所示。按下常开按钮SW1-2、SW2-2、……SWn-2中的任一个，继电器得电动作，触点J-1吸合，灯亮；另一触点J-2是自保触点，按钮松开后，可使继电器J保持吸合。常闭按钮SW1-1、SW2-1、……SWn-1为“关”按钮，按下其中任意一个，灯熄灭。安装时，在同一地点需一个常开按钮和一个常闭按钮，装在一个小型暗式按钮盒中，分别用于“开”和“关”。继电器选用线圈电压为交流2,20V的小型继电器（亦可选用低压直流继电器，但需加上降压整流电路），触点电流视路灯功率而定，一般为1-10A。
