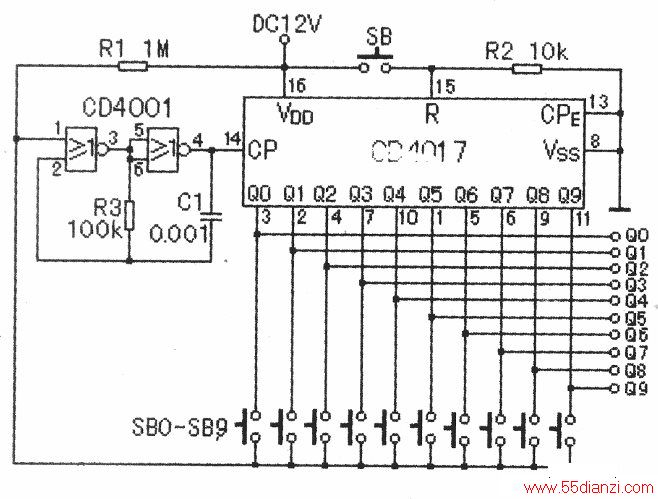

下图所示是一个电子互锁开关电路。可用于多路信号的切换控制。图中或非门CD4001的2个门构成键控振荡器，其输出送至CD4017的CP端。
CD4001的①脚是键控振荡器的键控端，该端高电平时振荡器停振，低电平时起振。由于振荡器的键控端由上拉电阻R1拉至高电平“1”状态，所以在按键SBO—SB9均未按下时振荡器处于停振状态。十进制计数器CD4017的10个输出端用于控制10个信号通道（这里只画出了控制端口），如果待选信号不足10路，则输出端QO可空置不用，这样CD4017复位后所有的信号通道均未选中，即接通电源后按一下清零按钮SB．输出端QO变为高电平，由于QO端空置，因此没有信号通路被选中。若欲选中某一路信号，例如受Q5控制的第五路信号，可按下按键SB5，由于按下按键SB5之前Q5端为低电平，所以振荡器的键控端也变为低电平，键控振荡器起振，振荡信号送CD4017的CP端。因为振荡频率很高(约4.5kHz)，在很短时间内(几mS时间，手还未来得及松开)Qs即由低电平变为高电平，这样受Q5控制的那一路信号即可通过后续电路（未画出）被选中。同时Q5的高电平反馈到键控端使振荡器停振，Q5的高电平状态被锁定。若欲改变被选中的信号路别，只要重新按一下相应的按键即可。
