多个开关(≥3个)控制一盏灯的方法

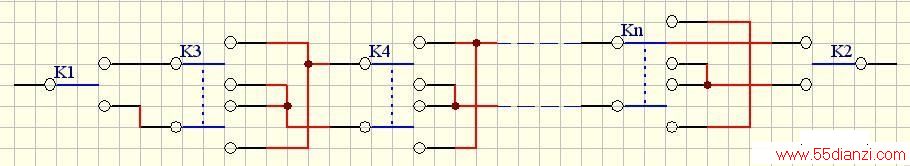

      说明:图中红色的是需要连的线.K1,K2是两个单刀双掷开关,K3,K4..........一直到Kn都是双刀双掷开关.当然可以全用是双刀双掷的,只是K1,K2都是用一刀.照着这个接法,你想加多少开关都可以,如果你实在闲得没事,把墙上装满开关都行,灯还是照样能控制.

      画虚线的是跟K4一样的接法,中间可无限扩充.
