目前，一般宾馆都使用延时壁开关。打开房门，只有将钥匙牌插入开关内，房内才有电，抽出钥匙牌后几十秒钟自动断电。下面以奇胜牌E203tEKT型延时壁开关为例，介绍其检修方法，以飨读者。
电路原理分析该

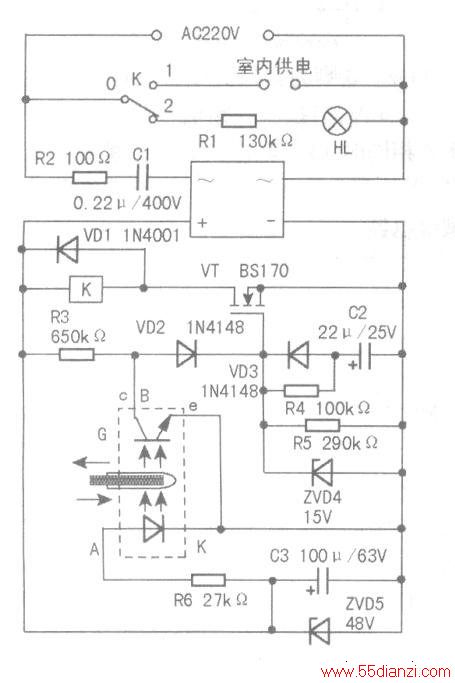

开关电路如上图所示，由整流、滤波、稳压、控制、延时及开关输出等电路组成。

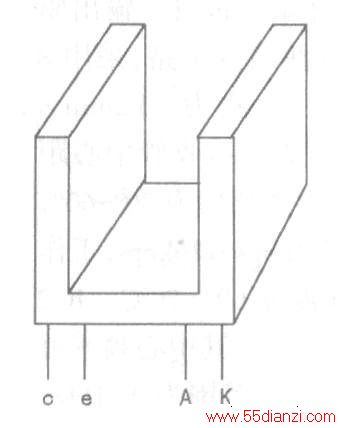

稳压后产生的直流48V电压一路经R6加到光放G的A端，另一路经R3、VD2加到场效应管VT(BSl70)的栅极，光放G外形如下图所示。当钥匙牌(插片)插入光耦器件G的U形楷口时，挡住了发光二极管发出的光，使得c、e问呈高阻状态，即不导通，B点电压为l5V左右，VT因栅极为高电位而导通，继电器K得电动作，常开触点0、1闭合，接通室内电源。当抽出钥匙牌后，G内部的光敏三极管导通，B点电压降低。由C2、VD3、R4等元件组成的延时电路工作，几秒钟后，VT撇止，继电器K失电，常闭触点0、2接通，开关指示灯HL亮，室内断电。
故障现象1：开关指示灯亮，插入钥匙牌卡片后，不能接通室内电源。
分析检修：此故障与VD2、VT器件有关。如VD2击穿，则控制电路失去工作电源；VT开路，则继电器一直处于失电状态，这些均不能接通室内电源。正常工作时，VT栅极开启电压为l5V、电流约为53μA。当栅极电压低于0.7V时，则关闭。若ZVD5(48V稳压值管)损坏，可用两只24V/1W的稳压管串联代替。
故障现象2：抽出钥匙牌卡片后，长时间仍不关断室内电源。
分析检修：此故障与VT、G等器件有关。VT的漏极(D)、源极(S)问击穿损坏会导致开关失控。
G器件的A、K端内接红外发光二极管工作电流仅1.9mA，两端压降1.1V。c、e端内接光敏三极管，用手电光测试，没有光照时，c、e间阻值为数百干欧姆；有光照时，阻值为数千欧。
故障现象3：抽出钥匙卡片，延时时间短或不延时就关断室内电源。
分析检修：此故障与延时电路有关，应重点检查C2、VD3、R4的好坏。另外，改变C2容量可改变延时值，所以更换C2时，应选用容量相近的电容。C2容量为221AF时，延时时间约为20s。
