采用PIC12F508构成的LED亮度控制电路

采用PIC12F508构成的LED亮度控制电路

点击数:7779 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   开关控制电路

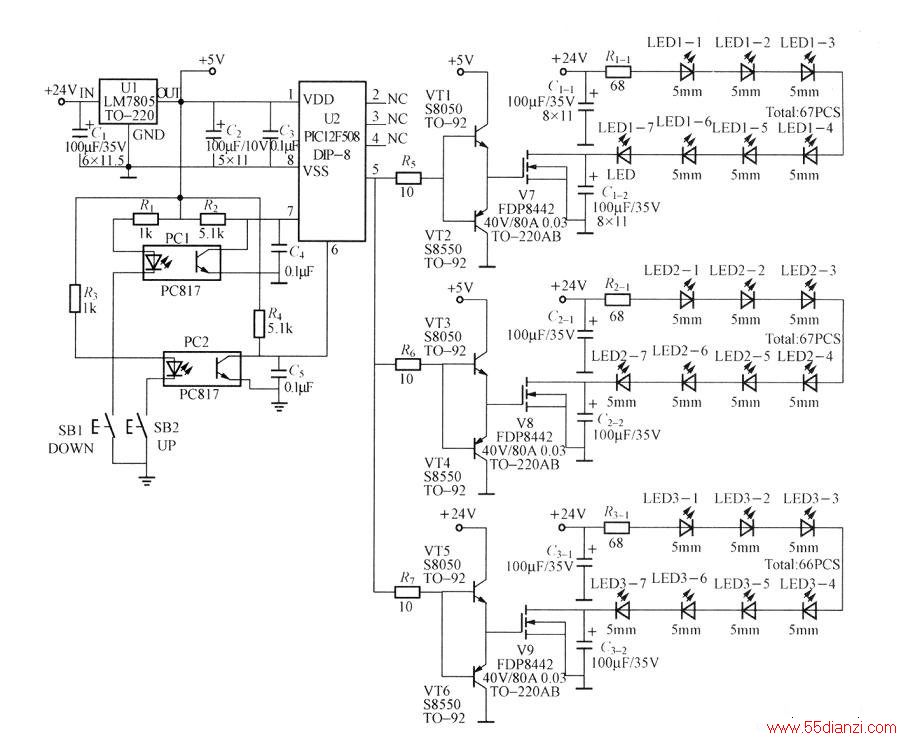

  基于PIC12F508组成的LED亮度控制电路原理图如下图所示。Ul采用LM7805三端稳压器,将24V电压降为5V,提供给U2(PIC12F508)工作电压。U2共有6个I/O口,本例我们只用三个I/O口,我们定义SB1、SB2分别是LED亮度下降(DOWN)与上升(UP)按钮,其具体定义要与编程结合起来。U2的5脚输出为PWM信号,PWM频率可根据LED灯光控制要求来设定,一般在0.l~10kHz之间。

  为提高U25脚输出的驱动能力,由VT1~VT6组成的“图腾柱”分别去驱动V7~V9组成LED驱动电路。我们以V7回路为例,N沟道MOSFET管与LED串联,因此只要改变V7MOSFET管的栅极驱动PWM信号,就可控制V7的导通状态,从而改变LED的工作电流,满足控制LED亮度的目的。

采用PIC12F508构成的LED亮度控制电路
