触摸式电子开关电路(五)

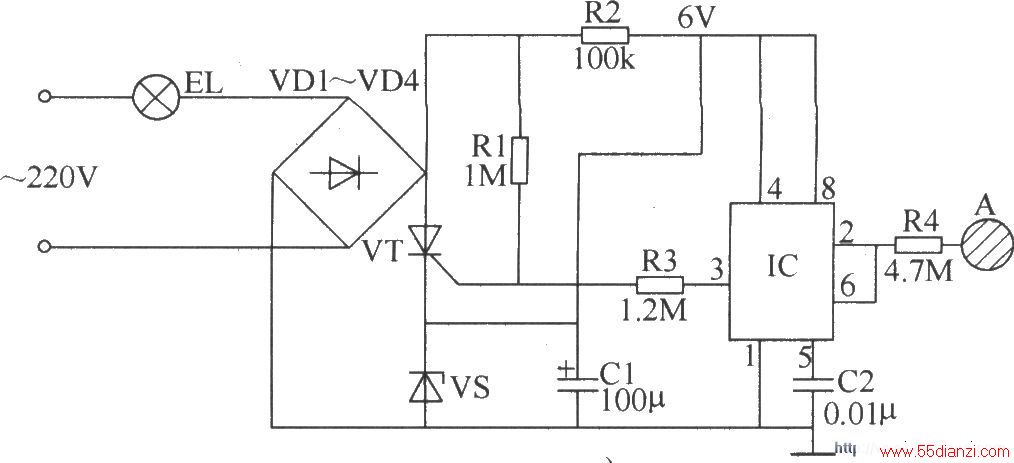

    本例介绍的触摸式电子开关电路，采用二线制接法，可以方便地取代普通机械灯开关。 该触摸式电子开关电路由时基集成电路IC(NE555)、晶闸管VT、整流二极管VD1、VD4、稳压二极管VS等组成，如图所示。

单电极型

双电极型 元器件选择 R2选用1／2W碳膜电阻器；其余各电阻器均选用1／4W碳膜电阻器。 C1选用耐压值大于16V的铝电解电容器；C2选用普通涤纶电容器。 VD1～VD4均选用1N4007型整流二极管；VD5和VD6均选用1N4148型开关二极管。 VS选用1W、6V稳压二极管，例如1N4735、2CW218、2CW102等型号。 VT选用3A、400～600V的晶闸管。 IC选用NE555型时基集成电路。 触摸电极片可以用薄铜片自制。
