触摸式电子开关电路(四)

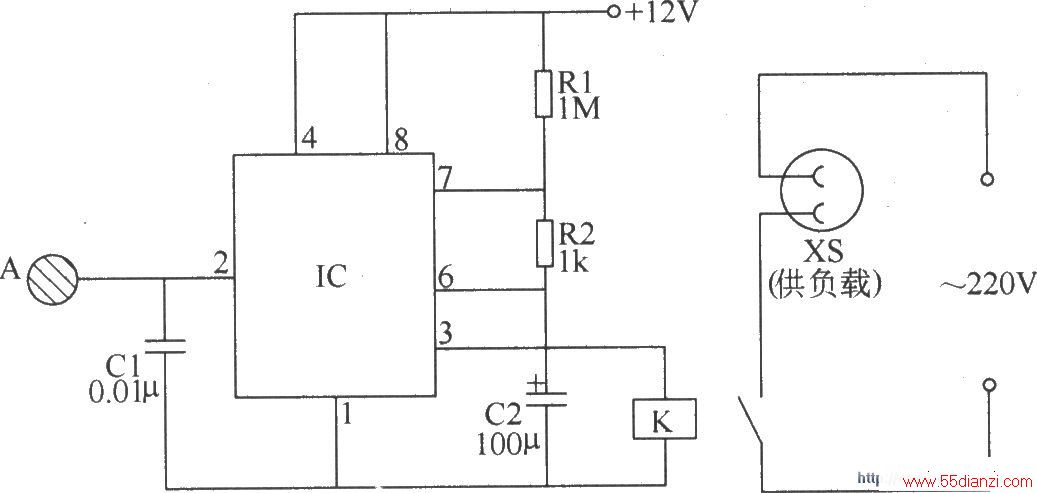

   本例介绍一款采用555时基集成电路制作的触摸式电子开关，它具有操作方便(触摸一下即接通)、能延时自动关断等特点，可用于控制厨房用排风扇、卫生间用换气扇和楼道、走廊等处的照明灯。 该触摸式电子开关电路由触摸电极片A、时基集成电路IE、电容器E1、C2、电阻器R1、R2和继电器K组成，如图所示。

触摸式电子开关电路 调整C1的容量，可改变单稳态触发器触发的灵敏度。 元器件选择 R1和R2选用1／8W碳膜电阻器或金属膜电阻器。 C1选用独石电容器或涤纶电容器；C2选用耐压值为16V的铝电解电容器。 IC选用NE555或5G1555、,µA555型时基集成电路。 K选用JRX-13F型12V直流继电器。
