吊灯控制开关电路(二)

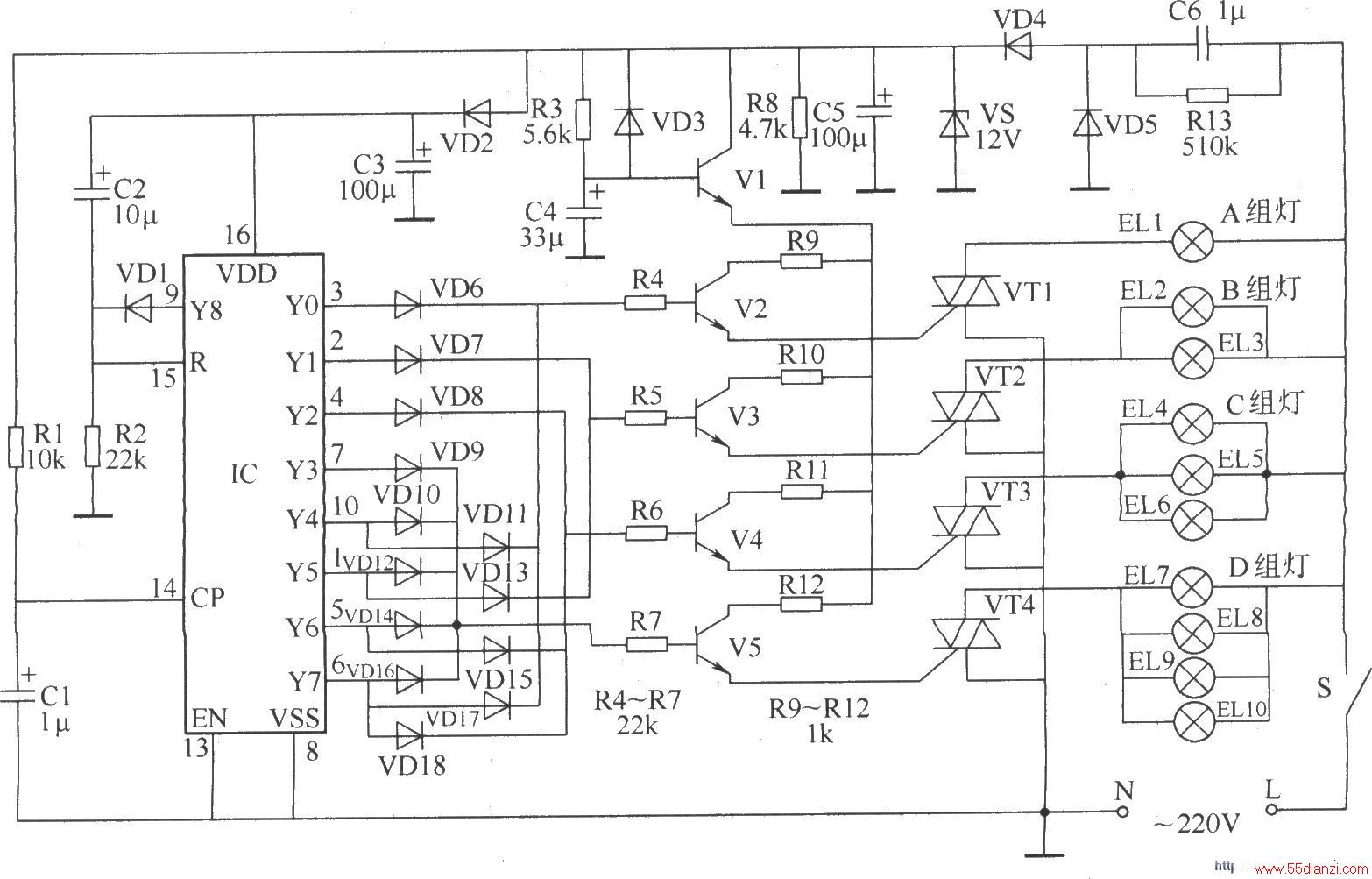

    本例介绍的吊灯控制开关，可以用作家庭客厅中吊灯(或彩灯)的控制，使用时通过控制原照明灯开关的闭合次数，即可使吊灯呈8种亮灯状态。 该吊灯控制开关电路由电源电路、计数／脉冲分配器和控制电路组成，如图所示。

元器件选择 R1～R12选用1／4W或1／8W碳膜电盟器；R13选用1／2W碳膜电阻器。 C1～C5均选用耐压值为16V的铝电解电容器；C6选用耐压值大于400V的涤纶电容器或CBB电容器。 VD1、VD3和VD6～VD18均选用1N4148硅开关二极管；VD2和VD4、VD5均选用1N4007硅整流二极管。 VS选用1W、12V的硅稳压二极管。 V1～V5均选用S9013或3DGl2型硅NPN晶体管。 VT1～VT4均选用TLC336A型双向晶闸管。 IC选用CD4017型十进制计数／脉冲分配器集成电路。
