吊灯控制开关电路(六)

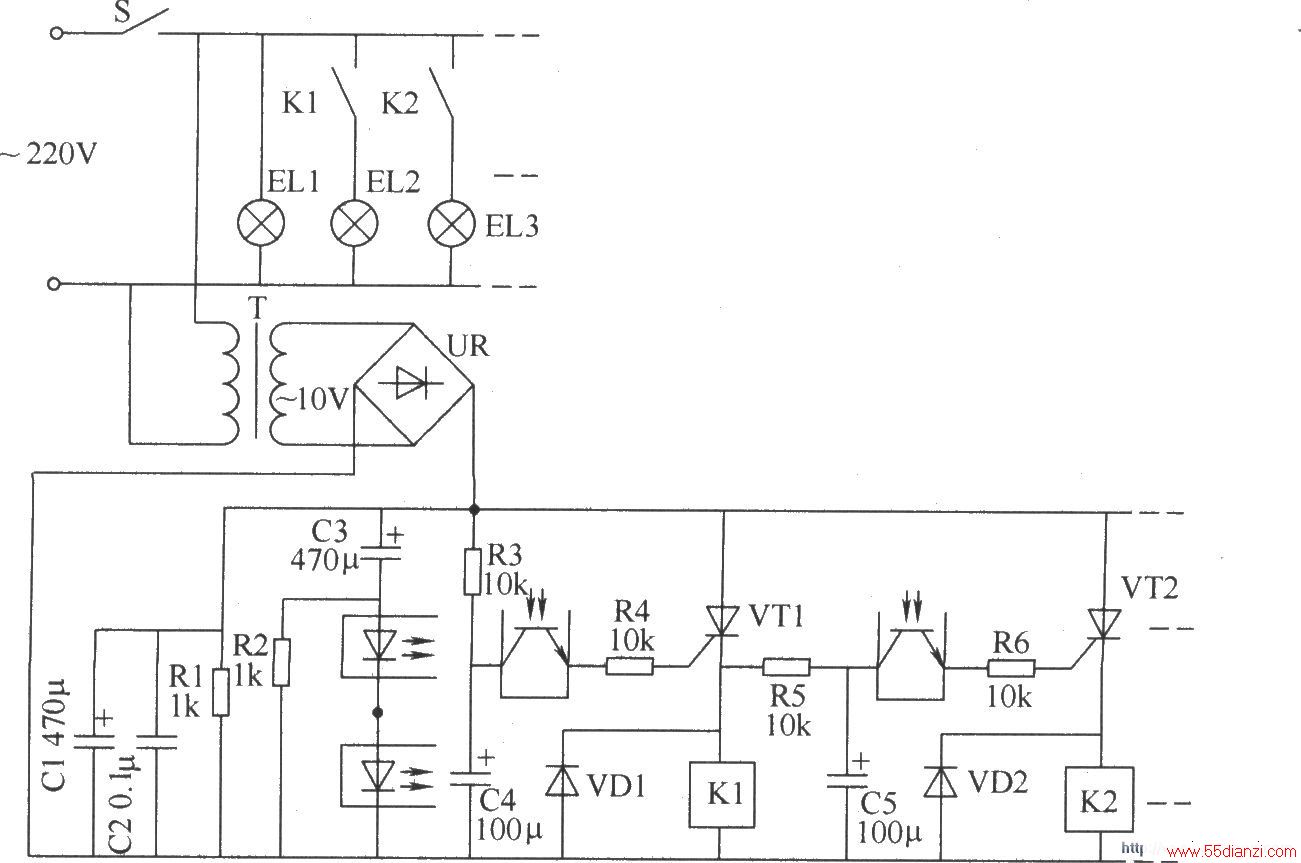

该吊灯控制开关电路由电源电路和控制电路组成，如图所示。

元器件选择 R1选用1／2W金属膜电阻器，R2～R6选用1／4W的金属膜电阻器或碳膜电阻器。 C1、C3～C5均选用耐压值为16V的铝电解电容器；C2选用独石电容器。 VD1和VD2均选用1N4007型硅整流二极管。 UR选用1A、50V的整流桥堆。 VT1和VT2均选用MCR100-6型晶闸管。 K1和K2均选用JZC-23F型9V直流继电器。 VLC1和VLC2均选用4N25型光耦合器。 T选用3～5W、二次电压为10V的电源变压器。
