西门子S7系列PLC 接通延时定时器 ON-Delay Timer
西门子S7系列PLC 接通延时定时器 ON-Delay Timer
点击数:7829 次 录入时间:03-04 12:01:37 整理:http://www.55dianzi.com PLC工业控制

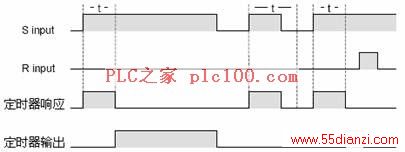

接通延时定时器时序如下:
例3.2.3
STL语句表如下:
A I 0.0
L S5T#2s \\装入定时时间到ACCU1
SD T5 \\启动延时接通定时器T5
A I 0.1
R T 5 \\定时器T5复位
A T 5
= Q 4.0
FBD功能图如下:

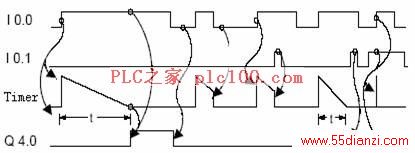

时序图如下:
