西门子S7系列PLC 扩展脉冲定时器 Extended Pulse Timer
西门子S7系列PLC 扩展脉冲定时器 Extended Pulse Timer
点击数：7108 次 录入时间：03-04 11:57:28 整理：http://www.55dianzi.com PLC工业控制
例3.2.2 STL语句表如下：
A I 0.0
L S5T#2s \\装入定时时间到ACCU1
SE T5 \\启动扩展脉冲定时器T5
A I 0.1
R T 5 \\定时器T5复位
A T 5
= Q 4.0
FBD功能图如下：

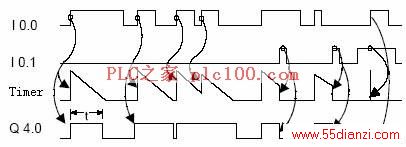

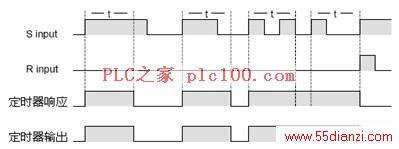

时序图如下：
本文关键字：定时器 西门子 PLC工业控制，电器控制 - PLC工业控制
