现今工业化生产中使用的大型自动化机台，很多都使用到大型的PLC模组，人机界面，以及众多的输入输出装置（传感器，电磁阀，伺服电机等）；自动化程度也越来越高，与此同时出现的设备故障的种类也越来越多，难度也越来越高，这就要求我们不断提高设备维修技术人员的能力。
然而，我们不可能要求每个技术员都能熟练查看PLC程序，能阅读英文手册，能跟据简单的报警提示就能迅速判断问题所在，也不能做到设备工程师时时在线……。所以，假如我们是设备设计人员或是对设备进行改善，这时我们就可以做很多改进来使我们的机台更加便于操作，故障检修，使小故障由作业人员就能自己排除，大故障技术员能方便查找问题原因，少走弯路。
在此文中，本人以OMRON CS系列PLC，以及HAKKO
V7系列人机界面（触摸屏）为例，来介绍一些优化PLC程序，以及触摸屏画面的方案实现机台更人性化，提高设备维修效率，降低当机时间。
方法1： 触摸屏画面中导入机械机构图及电气分布图：

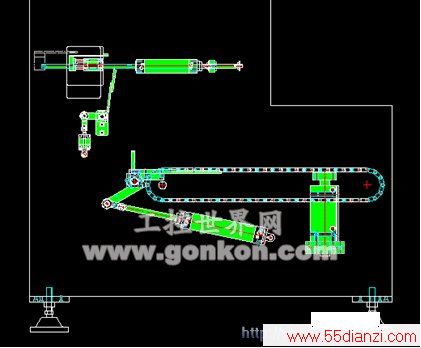

现在很多触摸屏产品都支持将CAD等软件绘制的图纸直接导入到画面之中，所以我们在设计机台软体时可以在画面中增加机台状态图，并将各种传感器，仪表的I/O点以指示灯的形式在屏幕上反映出来，这样设备故障发生在某些输入输出装置上时，我们可以很容易在屏幕上观察其状态，而不需要接入程序中监控，或是到处查找图纸，使用仪表测量了！
方法2： 触摸屏画面中制作简单动画，模拟机构动作：
对于某些关键能动部件也可将手动操作制作成动画演示模式，并将输入输出点标识在相应部位，当该部件的电气部分发生故障时，可很容易在画面操作中显示出来（如下图）。另外该功能对于新进人员的培训也大有裨益。
