双向晶闸管电极的判断与触发特性测试

　　将万用表置Rx1挡，测量双向晶闸管任意两脚之司的阻值，如果测出某脚和其他两脚之间的电阻均为无穷大，则该脚为T2极。
　　

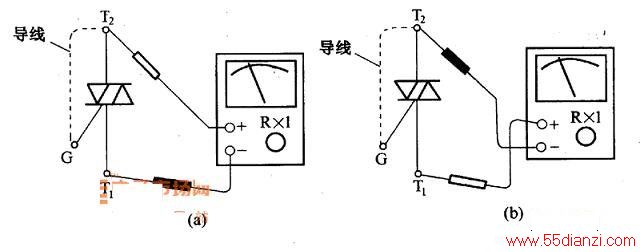

　　确定T2极后，可假定其余两脚中某一脚为T1电极，而另一脚为G极，然后采用触发导通测试方法确定假定极性的正确性。试验方法如图所示。首先将负表笔接T1极，正表笔接乃极，所测电阻应为无穷大。然后用导线将T2极与G极短接，相当于给G极加上负触发信号，此时所测T1-T2极间电阻应为10Ω左右，证明双向晶闸管已触发导通，如图(a)所示。将巧极与G极间的短接导线断开，电阻值若保持不变，说明管子在T1→T2方向上能维持导通状态。
　　
　　再将正表笔接T1极，负表笔接T2极，所测电阻也应为无穷大，然后用导线将T2极与G极短接，相当于给G极加上正触发信号，此时所测T1-T2极间电阻应为10Ω左右，如图(b)所示。若断开T2极与G极间的短接导线阻值不变，则说明管子经触发后，在T2→T1方向上也能维持导通状态，且具有双向触发性能。上述试验也证明极性的假定是正确的，否则是假定与实际不符，需重新作出假定，重复上述测量过程。
