双向晶闸管的测量

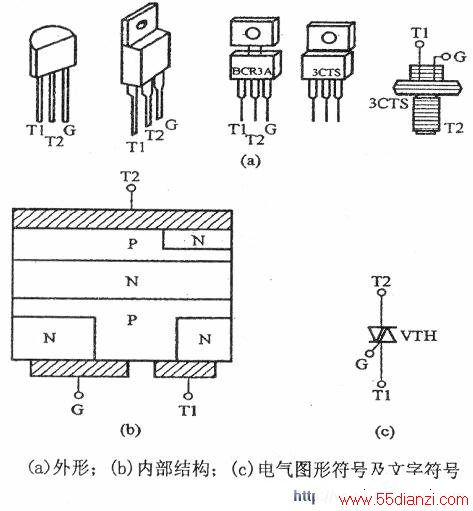

　　选择万用表电阻R×1Ω档，用红、黑两表笔分别测任意两引脚间正、反向电阻，若测得某一引脚与其他两引脚都不通，则此脚为T2极，如下图所示。再仔细测量Tl、G极间正、反向电阻，读数相对较小的那次测量的黑表笔所接的引脚为Tl，红表笔所接引脚为控制极G。将黑表笔接已确定的T2，红表笔接Tl，阻值为无穷大。再用短接线将T2、G极瞬间短接，给G极加上正向触发电压，T2、Tl间阻值约10Ω。随后断开T2、G间短接线，万用表读数应保持在10Ω左右。互换红、黑表笔接线，红表笔接T2，黑表笔接Tl，同样，阻值为无穷大。用短接线将T2、G极间再次瞬间短接，给G极加上负触发电压，Tl、T2间的阻值也是10Ω左右。断开T2、G极间短接线，万用表读数应不变保持在10Ω左右。符合以上规律，说明被测双向晶闸管正常且三个引脚极性判断正确。
