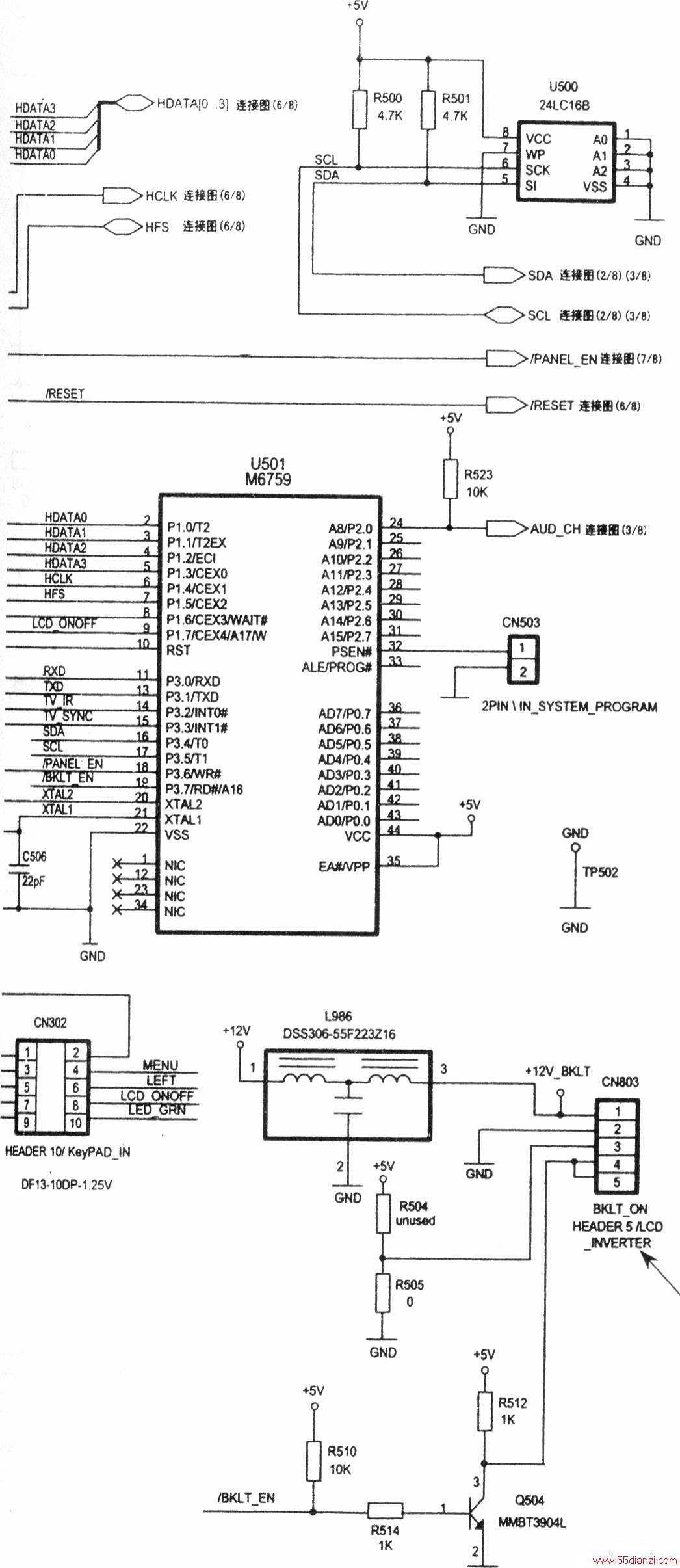

M6759 MCU微处理器电路

　　④脚(P1.2/ECl)，用于输出HDATA2行数据信号2，并送入U400(gm5010)的⑥脚。

　　⑤脚(P1.3/CEXO)，用于输出HDATA3行数据信号3，并送入U400(gm5010)的⑤脚。

　　⑥脚(P1.4/CEXl)，用于输出HCLK行时钟信号，并送入U400(gm5010)的①脚。

　　⑦脚(P1.5/CEX2)，用于输出HFS信号，并送入U400(gm5010)的②脚。

　　⑧脚(P1.6/CEX3/WAIT#)，通过lOkQ电阻引入+5V偏置电压。

　　⑨脚(P1.7/CEX4/A17/W)，用于LCDON/OFF指示灯控制。其控制信号通过CN302⑦脚和⑧脚输出，以控制红色发光二极管。输出高电平时LEDRED点亮。

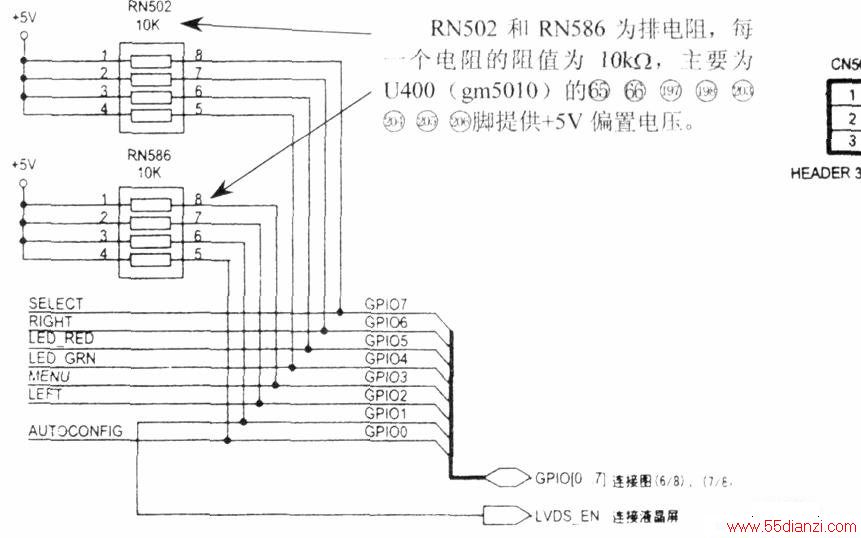

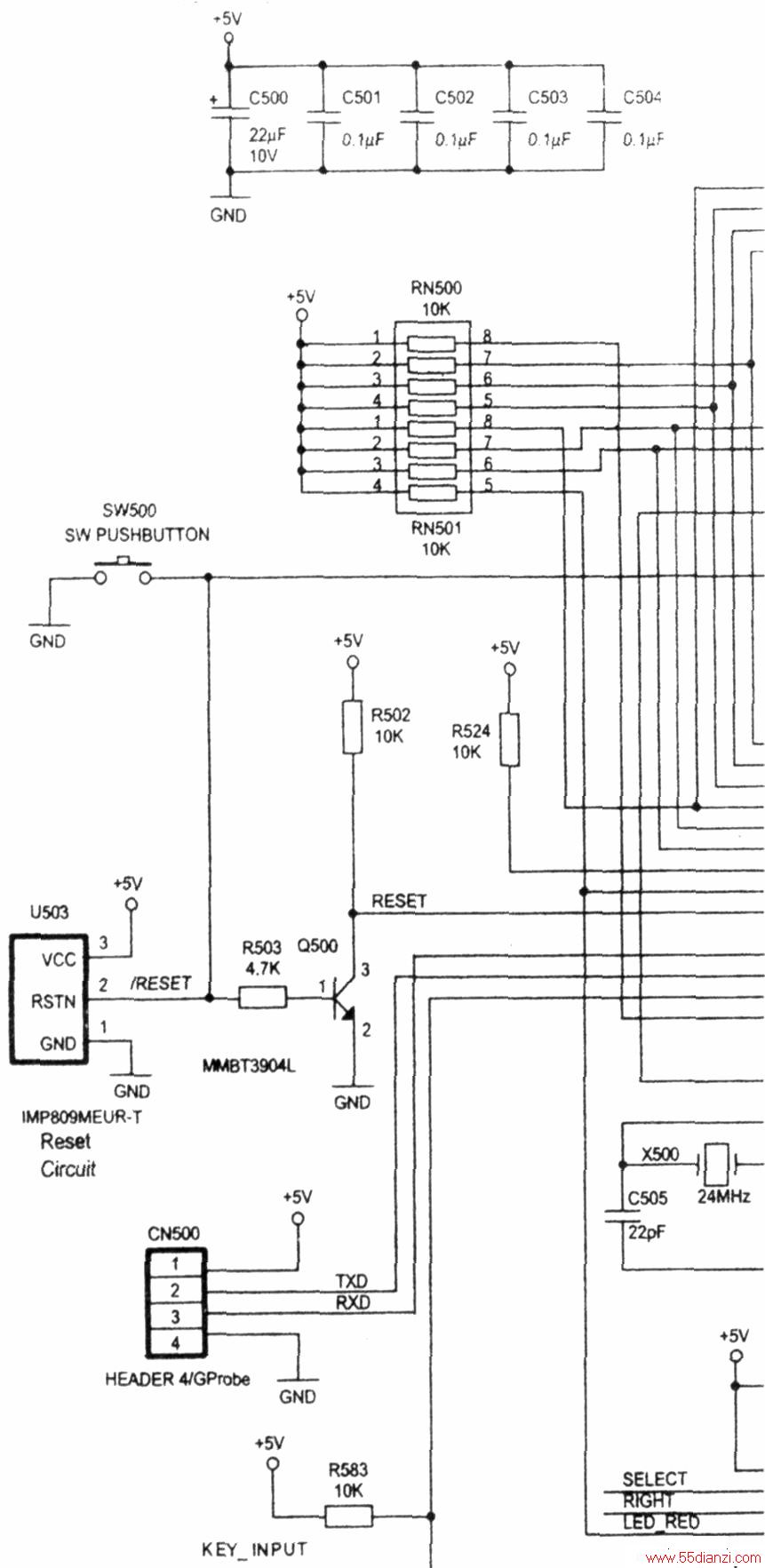

　　⑩脚(RST)，复位端，外接Q500、U503、sw500等组成复位控制电路，当按下sw500时，Q500截止，⑩脚为高电甲复位。在正常工作时，U503（2）脚输出高电平，0500导通，⑩脚呈低电平。

　　（11）脚（P3.OfRXD），用于RXD控制。

　　（13）脚（P3.1/TXD），用于TXD控制。

　　（14）脚（P3.2/INTO#），用于遥控信号输入。

　　（15）脚（P3.3/INTl#），用TV同步信号输入，但在该机中接入+5V电压。

　　⑩脚(P3.4/TO)，用于SDA数据线输入、输出。

　　⑩脚(P3.5/Tl)，用于SCL时钟线输出。

　　⑩脚(P3.6/WR#)，用于/PANEL-EN控制。

　　⑩脚（P3.7/RD#/A16），用于/BKLT-EN控制。

　　（20）脚(XTAL2)，时钟振荡输出，外接24MHz压控晶体振荡器。

　　（21）脚(XTALl)，时钟振荡输入，外接24MHz压控晶体振荡器。

　　（22）脚(VSS)，负电源接地。

　　（24）脚(A8/P2.0)，用于AUD-CH控制。

　　（25）~（31）脚(A9/P2.1～A15/P2.7),未用。

　　（32）脚(PSEN#)，用于系统程序控制。（33）脚(ALE/RROG#)，未用。

　　（36）~（43）脚（AD7/P0.7～ADO/PO.O），未用。

　　（44）脚(VCC)，+5V电源。
