M675微处理器(MCU)控制电路

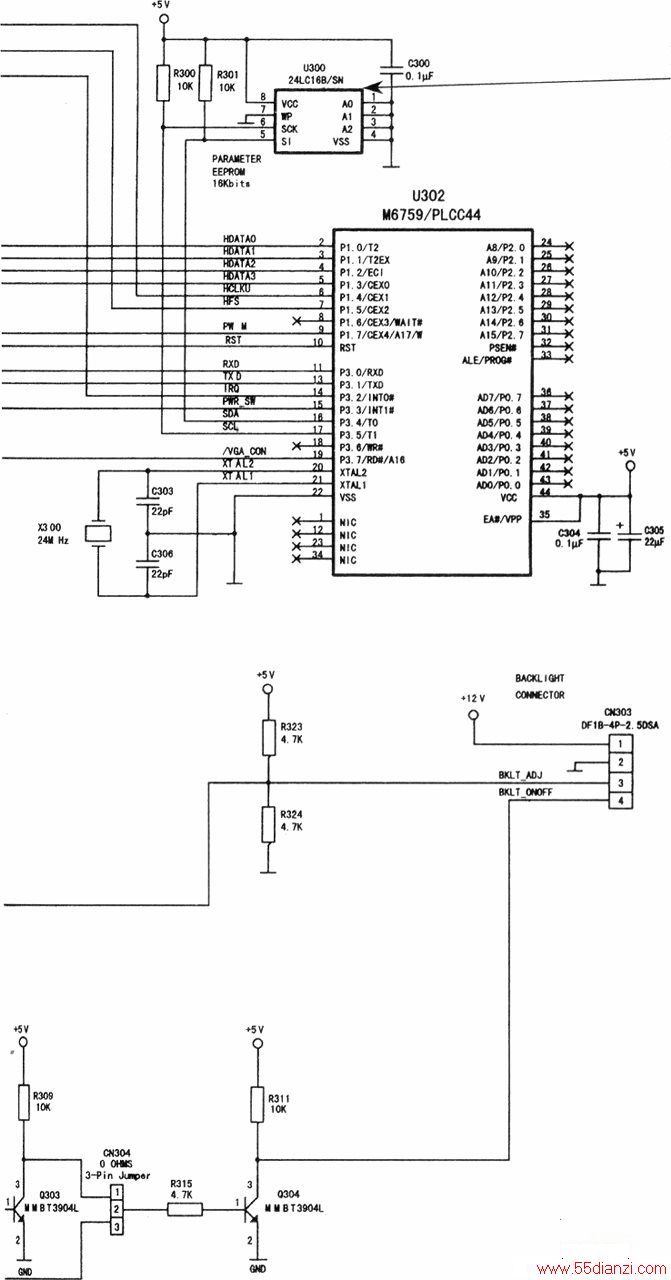

M6759/PLCC44微处理器(MCU)控制电路（a）

　　①脚(NIC)，未用。

　　②脚（Pl.O/T2），用于HDATAO（数据信号0）输出，并直接送入U200(gmZAN2)的（99）脚。

　　③脚（Pl.l/T2EX），用于HDATA1（数据信号1）输出，并直接送入U200(gmZAN2)的（105）脚，作为12位MF信号的B7位。

　　④脚(P1.2/ECI)，用于HDATA2（数据信号2）输出，并直接送入U200(gmZAN2)的（104），作为12位MF信号的B8位。

　　⑤脚(P1.3/CEXO)，用于HDATA3(数据信号3)输出，并直接送入U200(gmZAN2)的（102）脚，作为12位MF信号的B9位。

　　⑥脚（P1.4/CEXl），用于HCLKU行扫描时钟信号输出，并直接送入U200（gmZAN2）的（103）脚。

　　⑦脚(P1.5/CEX2)，用于HFS信号输入，并与U200(gmZAN2)的（98）脚相通。

　　⑧脚(P1.6/CEX3/WAIT#)，未用。

　　⑨脚（P1.7/CEX4/AI7/W），用于PWM控制，但外接1OkQ偏置电阻。

　　⑩脚(RST)，用于复位信号输入。

　　（11）脚(P3,O/RXD)．用于RXD信号控制。通过CN300③脚输出，但未用。

　　（12）脚(NIC)，未用。

　　11.M6759/PLCC44微处理器(MCU)控制电路

　　M6759/PLCC44微控制器主要用于康佳LC-1521T型液晶彩色电视机中，其电路原理如图1-16所示。它的使（13）脚(P3.1/TXD)，用于TXD信号控制。通过CN300②脚输出，但未用。

　　（14）脚(P3.2/1NTO#)，用于1RQ信号输入。

　　（15）脚（P3.3/INTl#），用于PWRSW开关输出，加到CN302(Keycon)⑧脚，同时又作为MFB2送入U200(gmZAN2)的（11）脚。

M6759/PLCC44微处理器(MCU)控制电路（b）

　　（16）脚(P3.4/TO)，用于I2C总线数据线(SDA)输入／输出，主要控制外部存储器EEPROM。

　　（17）脚（P3.5/Tl），用于I2C总线数据线(SCL)输入／输出，主要控制外部存储器EEPROM。

　　（18）脚(P3.6/WR#)，未用。

　　（19）脚（P3.7/RD#/A16），用于VGA—CON控制。

　　（20）脚(XTAL2)，时钟振荡输入，外接24MHz压控晶体振荡器。

　　（21）脚(XTALl)，时钟振荡输出，外接24MHz压控晶体振荡器。

　　（22）脚(VSS)，负电源接地。

　　（23）脚(NIC)，未用。

　　（24）脚(A8/P2.0)，地址8／端口输入输出，未用。

　　（25）脚(A9/P2.1)，地址9／端口输入／输出，但未用。

　　（26）脚(AlO/P2.2)，地址10/端口输入／输出，但未用。

　　（27）脚(All/P2.3)，地址11/端口输入／输出，但未用。

　　（28）脚(A12/P2.4)，地址12/端口输入／输出，但未用。

　　（29）脚(A13/P2.5)，地址13/端口输入／输出，但未用。

　　（30）脚(A14/P2.6)，地址14/端口输入／输出，但未用。

　　（31）脚(A15/P2.7)，地址15/端U输入／输出，但未用。

　　（32）脚(PSEN#)，未用。

　　（33）脚(ALE/PROG#)，未用。

　　（34）脚(NIC)，未用。

　　（35）脚（EA#VPP），接入+5V电源，如图1-17所示。

　　（36）脚(AD7[P0.7)，模／数变换数据7／端LI输入／输出，但未用。

　　（37）脚( AD6/P0.6)，模／数变换数据6／端U输入／输出，但未用。

　　（38）脚(AD5/P0.5)，模／数变换数据5／端口输入／输出，但未用。

　　（39）脚( AD4/P0.4)，模／数变换数据4／端口输入／输出，但未用。

　　（40）脚(AD3FP0.3)，模／数变换数据3／端口输入／输出，但未用。

　　（41）脚( AD2/P0.2)，模／数变换数据2／端口输入／输出，但末用。

　　（42）脚( ADl/PO.1)，模／数变换数据1／端口输入／输出，但未用。

　　（43）脚( ADO/PO.O)，模／数变换数据O／端口输入／输出，但未用。

　　（44）脚(VCC)，+5V电源。

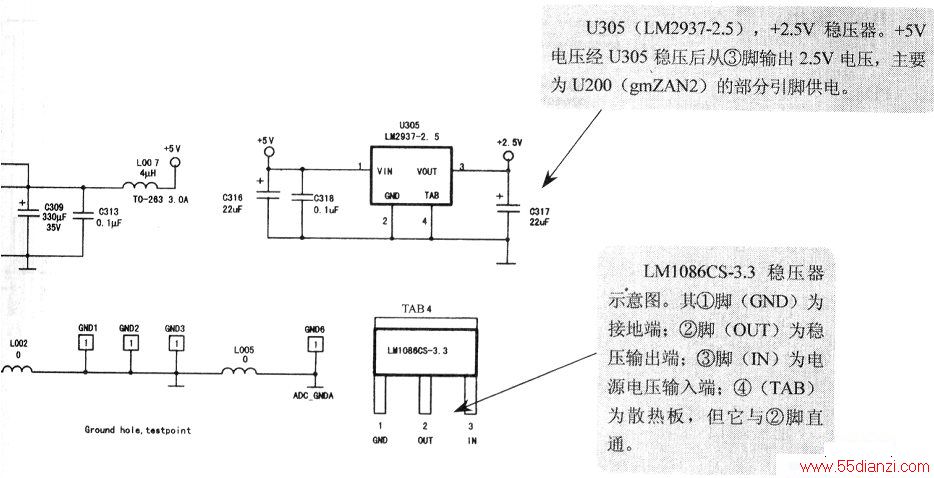

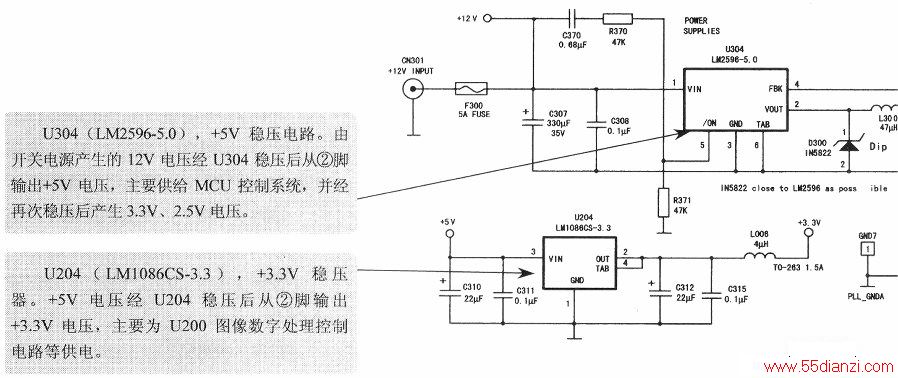

供给MCU控制系统的+5V稳压电源（a）

供给MCU控制系统的+5V稳压电源（a）
