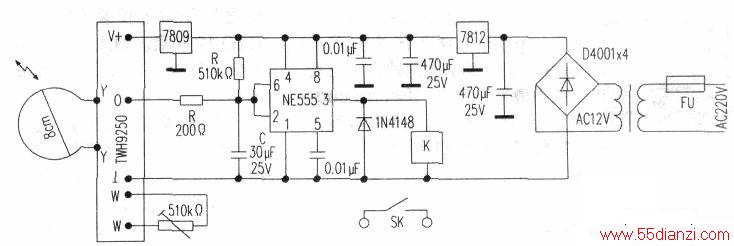

下图所示为只作饮水机自动控制用的电路。TWH9250微波智能探测传感器初次通电时，电路具有40s初次预稳定时间，在这40s内继电器工作，当继电器跳动三次时，则表示预稳定时间完毕，之后只要不掉电，在有效范围内每触发一次，O端便有一次lOs低电压输出，把NE555②、⑥脚电压拉低，将电容C中的电放掉，因NE555②、⑥脚电压低于1/3VCC电源电压，③脚输出12V高电平，驱动继电器K吸合，接点SK接通饮水机，微波自动探测控制总电源。
0端低电位过后，电容C经过约16min延时充电（改变RC可改变其充电时间常数），使NE555②、⑥脚电压高于2/3Vcc时，NE555的③脚翻转输出低电平，继电器K失压，接点SK断开饮水机的供电电源，完成一次触发过程，若持续触发，0端亦持续输出低电平。R、C决定延时间，W-W端接510kΩ可调电阻，调至最高时探测距离可达到5m，短接时距离1m～2m。微波环状天线用直径2mm～4mm粗铜线，做成内径8cm左右的开口圆环，其前后轴方向或Y端圆切线垂直方向上有较高触发灵敏度，此圆环前后位置指向防范区域最佳，总探测距离可达10m。

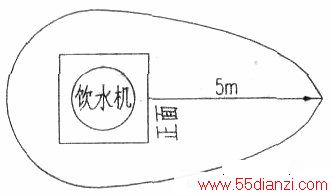

饮水机生产或改装时，把圆环天线镶嵌在饮水机前面板上，其主触发区前方探测距离最大可达到5m，圆环天线两侧及后轴方向因受饮水机内部构件影响，探测距离范围降低，约2m可作为副触发区，也可把探测组件设计成大家喜爱的卡通玩具，内装在饮水机侧面，这样可扩大探测区域范围。根据左图所示的探测示意范围，把饮水机放置在房间合适位置，在探测范围内把饮水机的正面对准门口或人经常活动的区域，这样，无论饮水机的正面、侧面，在一定范围内都可受到有效触发。
下图为自动控制饮水机和无线遥控防盗报警器两用的电路。为了防歹徒断电后作案，可使用一只12V/1.2Ah蓄电池，并由市电长期浮充电。这是一种无线电操作，具有防盗报警、静音、求救、主人解除的多功能防盗器，它由TWH9250电路、天线、延时电路、灵敏度调节等组成微波探测延时开关，以及TWH9236/9238四通道无线遥控组件、高响度报警器、电源供给等主要部分构成。当操纵遥控器A键时，电路呈继电器、报警器双重报警设定状态：操纵B键为静音防盗设定，受人体移动触发时仅继电器动作饮水机工作，报警器不工作，如有特殊需要也可接入微型摄像头或拨打联防电话：操纵C键为求救功能，报警器持续报警，遥控D键可解除。按动D键，可解除以上各功能状态。当遥控操纵各按键时，喇叭发出短时回应，表示已接受命令。报警器喇叭用插接头引到饮水机外部，固定在其它合适位置。
右图是各种饮水机通用电气开关总电源接线示意图，把饮水机原电源开关更换为图4所示的双联开关，开关只能接通一种状态：H’接通、H断开时为微波自动探测状态：H接通、H’断开时，为微波自动探测退出状态，饮水机回到普通热工控制状态。
