采用TWH9104构成的沙盘模型灯光显示电路

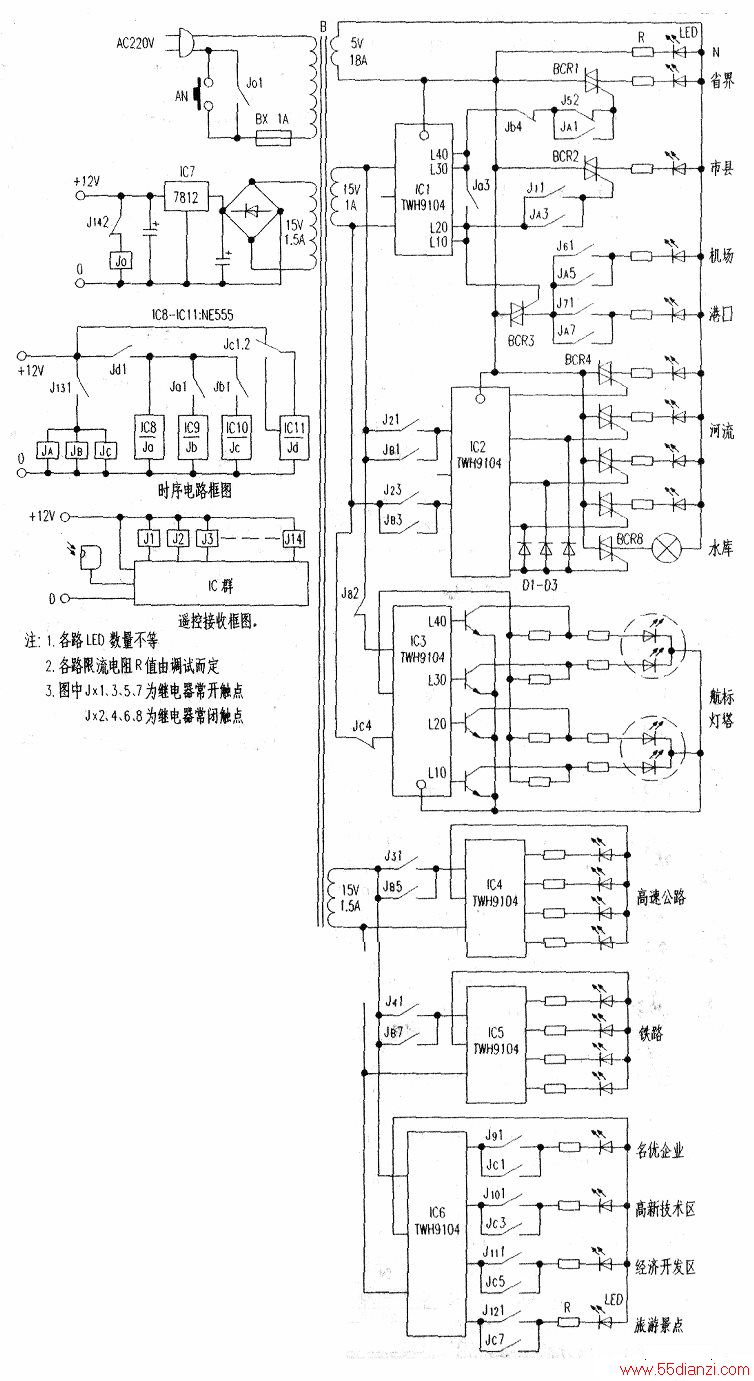

　　沙盘模型的灯光显示其亮灯方式（闪亮、长亮、流水管）可依要求及沙盘特点统一考虑，下图为一典型应用电路，其特点是：1．采用遥控系统控制各要素，亮与否。2全部采用低压供电，扩臣后使用更低的5V交流电压。3．控制器IC1、IC2后面负载大，加有扩展用双向可控硅BCR1—BCR8，而IC3~IC6的输出已足够用，无需加扩展。4.IC1输出端并联使用：先是两并联，成为1:1闪亮方式：延时几秒后则由于JA3闭合而成为四并联，呈长亮状态。5。在IC2输出端加有D1~D3去触发双向可控硅BCR8，再驱动6.3V小灯泡，使沙盘中的水库以3:1闪亮方式显示，较为醒目。6.IC3经改造后成为共阴电路，驱动双包发光二极管。7．同是流水也与区别：铁路以高速往返流水，高速公路则以快中慢往返流水．而河流却只能是单向流水。8.加有时序电路。
　　
　　在总显示时，灯光闪烁，变化多端，增加沙盘美感。1）省界以闪亮十几秒一长亮十几秒一停十几秒的方式循环；2）居民点、机场、港口以闪亮十几秒一长亮二十几秒的方式循环；3）航标灯塔以红橙绿自循环二十几秒—停十几秒的方式循环；4）其他要素按各自流水方式不停地进行。
