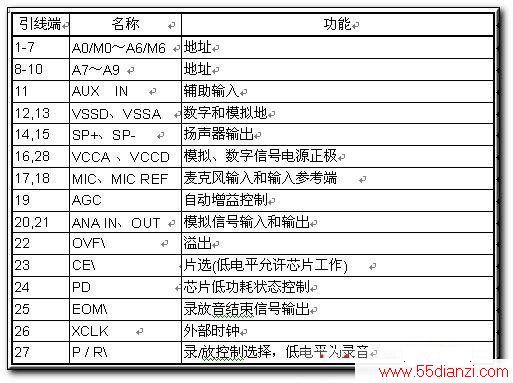

一、DIP封装图及各引线端功能
二、按键单段录放模式

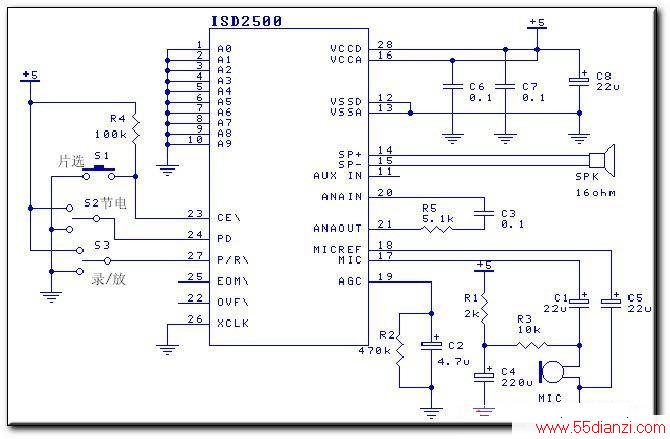

ISD2500的按键单段录放电路非常简单见上图,单段使用时全部地址线接地,录音时置P/R端(S3)为低,按住不放CE端的片选键(S1),即开始录音,松键时或芯片录满时自动停止。放音时置P/R端(S3)为高,按一下CE端的片选键(S1),即开始放音,按一下PD端的节电键(S2)或放音结束时自动停止。
四、和单片机配合使用模式
五、工作模式

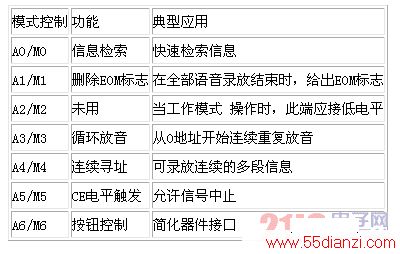

当最高位地址(MSB)A8、A9都为高电平时,地址端就作为工作模式选择端 (高电平有效)
使用工作模式时需要注意两点:
1、所有工作模式下的操作都 是从0地址开始,以后的操作根据模式的不同,而从相应的地址开始工作。当电路中录音转放音或进入省电状态时,地址计数器复位为0。
2、工作模式位不加锁定,可以在MSB地址位为高电平时,CE电平变低的任何时间执行工作模式操 作。如果下一片选周期MSB地址位中有一个(或两个)变为低电平,则执行信息地址,即从该地址录音或放音,原来设定的工作模式状态丢失。
六、分段录放音

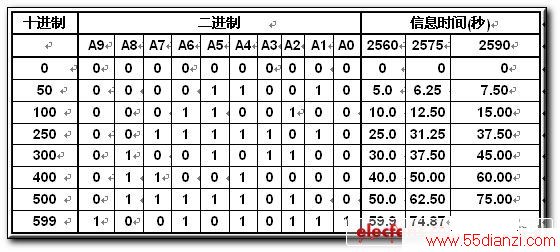

2500系列最多可分为600段,只要在分段录/放音操作前(不少于300纳秒),给地址A0~A9赋值,操作就从该地址开始。2500系列地址空间是这样分配的:地址0~599作为分段用(见下表),
