WTV系列语音芯片其音质接近ISD，但价格比ISD低很多，WTV040系列语音芯片采用数字音频存储技术，减少了语音烧录时间，从开发到生产出样品只需2～3天，大大缩短了开发周期。WTV系列语音芯片内置DSP高速处理内核，是一款功能强大的速度快语音单片机。
一、WTV系列语音芯片简介
WTV系列芯片是一款功能强大的一次性编程语音片，工作电压为DC2.5～3.6V，省电模式时耗电2μA，在省电模式下，上电后1s或者语音停止播放后1s自动体眠。此芯片具有众多单元电路，且有极强的可编程能力，除了能够播放语音、还可以播放MIDI音乐等。语音为6kHz采样频率时，存储的语音长度可达40秒，音频输出为PWM或DAC模式，PWM模式输出时可以直接推动0.5w/8n扬声器，DAC模式输出需要外接功放来驱动扬声器。WTV系列语音芯片内置16bitDAC数字／仿真转换器(DAC)和PSG语音合成器，音质采用优化算法，故输出音质较高。WTV系列语音芯片可在内部的两段相邻的语音当中插入静音，静音的长短不占用存储空间。WTV系列语音芯片包括WTV040、WTV080、WTV170和WTV340四种，采用统一的标准控制平台，用户可根据标准的控制方式控制，也可以定制特定的功能。WTV后面的数字代表语音播放长度(6kHz采样率)，如WTV040为40s、WTV080为80s语音芯片。
二、控制模式以及触发方式
WTV语肯芯片拥有灵活的控制方式、用户可根据应用来选择。高端的语音芯片通常具备按键控制模式，也可以是按键组合控制模式、并口控制模式、和串口控制模式等，按键控制模式下，又可以提供多种触发方式，如脉冲触发、电平触发等。芯片到底能提供多少控制模式和触发模式，是应用人员需要了解的信息，也是语音芯片能应用在什么场合的硬指标。WTV语音芯片可选控制方式有按键控制模式、按键组合控制模式、并口控制模式、串口控制模式等。按键控制模式可以直接由按键来触发和播放语音，按键模式下任何一个I/O口所对应的按键叉可被设置为脉冲可重复、脉冲不可重复、非电平保持可循环、电平保持可循环、播放／停止、下一曲不循环、上一曲不循环、下一曲可循环、上J曲可循环和电平保持不可循环等触发模式，此外，任何一个按键都可以被设置为无效按键。并口控制模式可由语音芯片内部的单片机提供并口地址，然后通过按键来触发播放地址所对应的语音，串口控制模式可以通过电脑来控制触发地址语音。
三、更换语音和控制横式
WTV040语音芯片可以通过配套的PC机高端应用软件随意更改内部存放的语音，以及各种控制模式和触发模式。高端软件向广大用户开放。用户可以在开发自己产品的同时，利用WTV高端软件任意修改WTV芯片语音、功能以及控制方式，使WTV芯片最大程度地发挥自己的功能以符合用户要求。高端应用软件操作简单，界面美观、人性化，且兼具中英文语青模式，用户只需要购买一台烧写器和一些WTV芯片空片，就可以随心所欲地制作语音芯片了。
四、高端软件标准平台应用范围
能被广泛应用在声光报警器、电子琴、高级玩具、儿童学习机、防盗设备、智能家电、汽车倒车雷达、汽车防盗器，家庭防盗器，广告机，旅游解读机，保健与理疗产品、勘测类仪器仪表，以及各类自动控制系统等方面。
五、作为主控单片机的应用
WTV系列语音芯片由于内嵌高速DSP处理器，运算速度快，可编程能力强。且WTV系列语音芯片包括DIP16,SOP16,SOP20,SSOP20,QFP44等众多实用封装可供选择，其中QFP44拥有多达24个IO口。WTV系列语音芯片另外拥有大容量的程序编程空间和SRAM，丰富的芯片资源可以满足繁杂的程序功能编写。WTV语音芯片在播放高音质语音的同时，可以承担主控单片机的许多功能，也可以作为独立的主控芯片来应用。WTV语音芯片已被广泛应用在PWM发生，电压、温度等测量仪器检测，数码管、LCD等控制，I/O输入输出扩展，编码解码系列应用，高速运算数据处理等众多场合。
六、作为和弦类产品的应用
WTV语音芯片与市而上传统的语音蕊片不同的还有一个强大的功能，支持播放MIDI和弦音乐。MIDI音乐是一种电子琴格式的音乐文件，具有音质高，容量小等为众多发烧友所喜爱。WTV系列语音芯片最多支持播放64通道的和弦音乐，音质优美，可以播放打击乐、弦乐、号等多种乐器。尤其在播放弦乐上更是领先于语音芯片同行。另外，MIDI音乐可以和语音同时播放，高端软件支持MIDI音乐的载人、编辑和编译，极大地方便了用户。

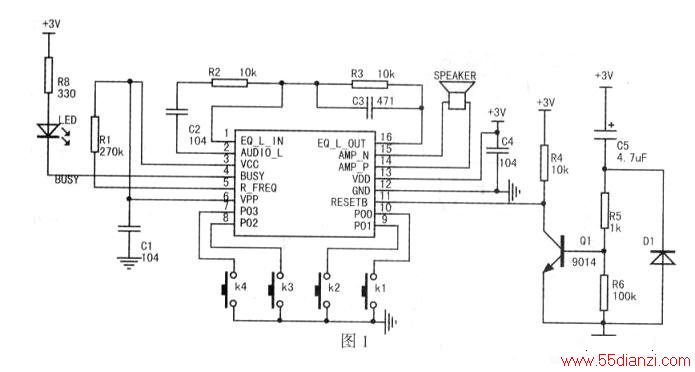

七、典型最小系统应用电路
下图为按键式F的简单应用电路，当按动按键Kl、K2、K3和K4时，控制触发I/O口POO、P01、P02和P03相对应的地址语音，触发后SPF,AKF.R进行放音，BUSY指示灯指示播放状态，当BUSY被设为低电平时，BUSY指示灯LED在播放语音的过程中点亮，播放完毕熄灭，BUSY被设为高电平时，则刚好相反，BUSY指示灯LED在语音播放的过程中熄灭，播放完毕开始点亮。
