MLX90121:13.56MHz频段的RFID阅读器

MLX90121:13.56MHz频段的RFID阅读器

点击数:7993 次   录入时间:03-04 11:59:32   整理:http://www.55dianzi.com   元器件特点及应用

  MLX90121采用二极管包络检波方式,对ASK格式的数据只使用对数放大器以确保信号恢复的速度,对于FSK和PSK格式的数据则在对数放大器的输出端使用了限幅器。MLX90121发射电路的输出级为开漏方式,使用推荐的天线匹配回路,5.OV电源供电时,在50C2的负载上能够实现250mW的发射功率,适合大多数中等距离的应用,在一些诸如手持式阅读器等短距离的应用中,MLX90121可以使用简易的天线和匹配网络以降低成本。

  MLX90121使用串行方式于微控制器进行通信,同步信号接收端子允许多片MLX90121并联使用,同时,MLX90121也可以单独作为模拟前端使用。

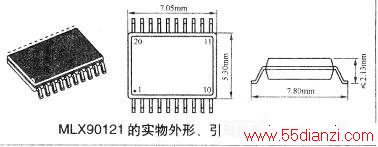

  MLX90121主要针对手持式阅读器、读卡机、非接触式支付终端、印刷式电子标签读取系统等应用。MLX90121采用20引脚的SSOP-20封装,它的实物外形、引脚排列与外形尺寸参见下图,

MLX90121实物外形、引脚排列与外形尺寸图

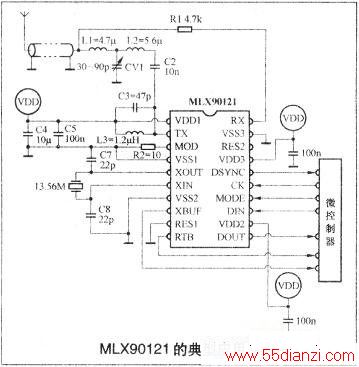

典型应用电路参见下图。

MLX90121典型应用电路图
