XL7090系列大功率LED介绍

　　该系列LED主要应用于建筑及艺术灯具；家庭、商业或公共场所照明；商业及消费类电子产品(计算机、电视机)背光；广告灯及标志灯；汽车及运输工具的内外照明；数码相机闪光灯等。

　　主要参数

　　1.极限参数(表1)

　　表1

  参数 极限值  单位 正向电流 350   mA 正向脉冲电流 700   mA 结温 125  ℃ 反向电压 5   V 工作温度 —20～+100   ℃

　　2.光学特性(表2)

      表2

发光颜色 波长(nm) 最大正向电压(V) 350mA光通量典型值 lm   700mA光通量典型值(Im)   热阻(℃NV) 最小 最大   白 — — 4 60 98 17 品蓝 455 465 4 255mW 410mW 17   蓝 465 475 4 19 31 17   音 500 510   4，0 30 48 17   绿 520 535 4 45 73 17 琥珀 590 600 3 27 44 17 橙红 610 620 3 38 62 17   红 620 635 3 34 55 17

 　　注：1.最大正向电压为4.OV的材料为InCraN、3.3V的为AllnGaP；

　　2.正向电压温度系数为-2.8～-3mV/℃；

　　3.这里的热阻指的是从PN结到LED焊接点的热阻的典型值。

　　不同发光颜色在型号后加不同的后缀表示，如表3所示。

　　表3

发光颜色 型号 发光颜色 型号   品蓝 XL7090  ROY 琥珀 XL7090 AMB 蓝   XL7090 BLU 橙红 XL7090  RDO 青 XL7090 CYN 红 XL7090  RED 绿 X」7090 GRN 白 XL7090 WHT

 　　外形尺寸

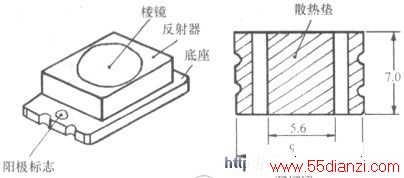

　　XL7090系列的外形及有关尺寸如下图所示。顶部有透明树膳做的透镜)其视角为100度，底座上有阳极的标志。LED的底部(见底视图)除有阳极、阴极的焊接条件外，中都有散热垫，使管芯的热能通过散热垫经印制板上敷铜板散到空气中。所以在印制板设计时，必须设计相应尺寸的敷铜板面积以满足散热要求。

 　　应用中注意事项

　　1.从表2的光学特性来着，白光LED的光通量是最大的，其发光效率约为501m/V。若采用脉冲电供电(占空比1/10)，典型的光通量可达981m)非常适合用于作数码相机的闪光灯。

　　本系列LED，除品蓝(带红的蓝色)外，其它各种发光颜色的LED的光通量与同类功率的LED相比较，其光通量也是较高的。但在使用中最好由恒流供电，防止供电电压过大而造成超过1W的额定功耗。一般工作电流取最大电流的60%~70%。

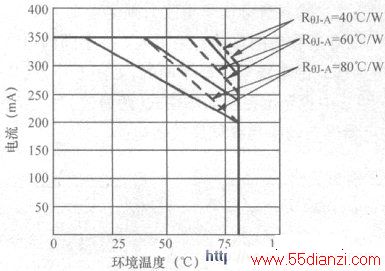

　　另外，工作电流大小还要看环境温度TA及安装条件，如下图所示，图中实线是蓝、音、绿、白的电流降额曲线；虚线是红、琥珀色的电流降额曲线。设计者要根据使用温度条件及热阻情况来选择电流大小，最好用实验来确定。

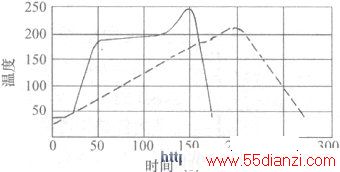

　　2.采用回流焊的温度特性如下图所示。其中虚线是通用红外线回流焊特性{峰值温度215℃)，实线是通用无铅回流焊特性。

　　应用电路一般家庭中常有5~l2V直流输出电压、输出电流>300mA的适配器{输入电压为220V交流)。如果有IW白光LED，则可做简单的照明灯)电路如下图所示。这里用的是5V输出电压、输出电流为300mA的适配器供电。开关K用作改变流入LED电流的开关，使有两种不同的亮度：K闭合时，R2被短路，流过LED的电流大，灯壳一些；K断开时，流过LED电流减小，灯暗一些。在K合上时)其LED正向电流IF为断开时，流过LED的电流为l40mA。

　　若采用的适配器输出电压不是5V，则可按下式计算R1、R2，式中V为适配器输出电压。
