MP3耳机放大器LM4926

MP3耳机放大器LM4926

点击数:7359 次   录入时间:03-04 11:57:28   整理:http://www.55dianzi.com   元器件特点及应用

  LM4926的其它特点:有高的电源电压变动抑制率(PSRR),在f=217Hz时,典型值为70dB;有低功耗自动进入备用模式功能(在没有输入信号,经约l2s,它自动进入耗电小的备用模式),在自动备用模式时,其静态电流仅2,3mA延长了电池寿命;改进了开机、关机噪声抑制电路,消除了噪声;有关闭模式(有左、右耳机独立关闭或一起关闭功能),在关闭状态时耗电极小,典型值为0.01μA;内部增益已固定(1.5V/V),无需外接增益电阻,外围元件少、电路简单;采用节省空间的微SMD封装(GBA封装),尺寸极小(1.97mm×l.97mm×O.6mm);工作电压范围1.6~4.2V;在Vdd=3V、Rl=160、THD<1 %时,输出功率典型值为80mW。

  焊球排列及功能

  LM4926是一种小尺寸管芯型GBA封装,其焊球的排列如下图所示,各焊球的功能如下表所示。

LM4926焊球排列图

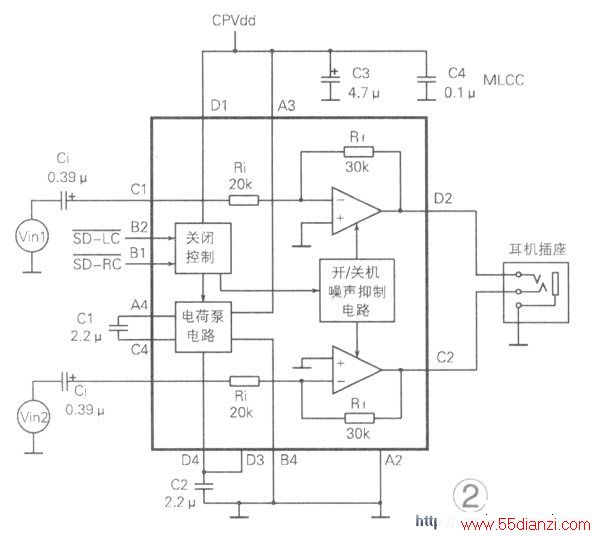

焊球   符号  功能   A1   R_IN 右通道信号输入端   A2   SGND 信号地   A3   CPVdd 电荷泵的电源   A4     CCp+ 电荷泵泵电容的正极   B1 反向SD_RC 右通道关闭控制端,低电平有效   B2 反向SD_LC 左通道关闭控制端,低电平有效   B4   PGND 电源地   C1     L_IN 左通道信号输入端   C2   R_OUT 右通道输出端   C4     Ccp- 电荷泵泵电容的负极   D1   +AVdd 放大器的电源正极   D2   L_OUT 左通道输出端   D3   -AVdd 放大器的电源负极   D4   Vcp_out 电荷泵电源输出端   典型应用电路   LM4926的典型应用电路如下图所示。图中画出了内部结构框图,这包括:左、右通道放大器及增益电阻(Ri及Rf),放大器的同相踹接地,反相端经输入电容Ci输入音频信号,放大后的音频信号直接输入耳机;开机、关机抑制电路控制着放大器,使它在上电(开机)、断电(关闭或关机)时不产生“喀啦”及“嘭”的噪声;电荷泵电路外接泵电容(C1)及输出电容(C2),使输入的Vdd电压转换成-Vdd(但输出电压并未稳压);关闭控制电路由反向SD_LC及反向SD_RC控制可控制左、右通道的关闭。 LM4926的典型应用电路图   输入电容Ci及输入电阻Ri确定了最低输入频率。   -3dB的频率f与Ri、Ci的关系为f=1/2πRICi,按Ri=20kΩ,Ci=0.39μF计算,-3dB的截止频率约为20HZ。   图中C1、C2是电荷泵的泵电容及输出电容,可亲用X7R介质材料的贴片式多层陶瓷电容器(MLCC),它不仅尺寸小、性能稳定)并且等效串联电阻(ESR)很小,使输出纹波电压减小。若C1、C2采用3.3μF)则可进一步减小输出纹波电压及减小电荷泵电路的内阻。   C3、C4是电源的旁路电容,C3(4.7μF)可采用贴片式钽电解电容,C4可用0.1μFX5R的MLCC。由于外围元件仅6个小电容,使这立体声耳机放大器占印制板的面积极小,能满足MP3对体积小的要求。   典型性能特性LM4926的输出功率大小与电源电压高低、负载阻抗大小及允许的总谐波失真率(THD)大小有关。下左图是RL=160,单通道时输出功率与电源电压的特'1生,下右图是RL=160,双通道状态时的输出功率与电源电压的关系。从下图中也可以看出:在一定的电源电压时,要增加输出功率(增加输入音频信号电压),则会增加失真度。     LM4926有省电的自动备用模式。在不同的电源电压时,其备用模式的电源电流是不同的,如图5所示(负载为l6Ω)。下图中也示出在全功率模式(两通道)时的特性,从图5中可看出自动备用模式是较省电的。
