新型电荷泵稳压电MAX5008

　　该器件组成的5V稳压电源主要应用于闪存电源、电池供电有系统、3V转换成5V的电压转换器等。

　　引脚排列及功能

　　MAX5008的引脚排列如下图所示，各引脚功能如下表所示。

引脚 符号 功能 1   PCS 外部的电流检测电阻，它接在 PCS 端与OUT端之间。它用来设定输出过流阈值 Ilimt 2 OUT 5V 电压输出端。外接4.7μF 旁路电容到  3 反向FAULT 故障信号输出端。如输出电流Iout>Ilimt或者Vout<Vth (Vth 为输出电压的低阈值电压)时，此端输出低电平。内部为开漏输出结构 4 GND 地，此端与 PGND一点连接 5 反向SHDN 关闭电源控制端，低电平有效。电源正常工作时此端接高电平或接 Vin 6 PGND 电源地，CDCT及Cout直接接 PGND 7 CXN 电荷泵泵电容的负端。在CXN 与 CXP之间接一个0.68μF的泵电容 8   IN 电源预十 4.7 μ F 旁路电容至1GND 9 CXP 泵电容的正端

　　主要参数

      最大的输入电压为6V；最大功耗444mW；工作温度范围O～70。C；结温150。C。输入连接。

　　电压范围2.95～5.5V；输出电压4.75～5.30V；纹波电压lOOmV；输出电压降到(92.5～82.5)%时，反向FAULT端输出低电平；最大输出电流l25mA(典型值)；关闭控制高电平>2.4V，低电平<0.4V；关闭状态耗电典型值为0.1μA；静态电流典型值0.6mA(Vin=4.25V)、lmA(Vin=3.3V)。

　　典型应用电路

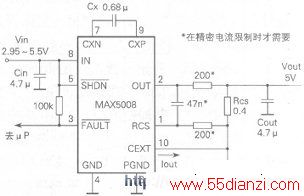

　　MAX5008的典型应用电路如下图所示。下图中Rcs为输出电流Ilimt限制电阻。Rcs与Ilimt的关系为Rcs=Vcs/Ilimt；Vcs=60mA。例如，Ilimt=lOOmA，则Rcs=0.6Ω。

　　如果输出电流超过限制的lOOmA，则输出电压会跌落，使输出电流降为lOOmA。当输出电流回到lOOmA以下时，输出电压会自动恢复到5V。

　　上图中有*号的2000x2及47nF是在电流要求较精密限制时才需要的，茗对限制的电流要求不高时，这3个元件可不接。

　　上图中l0OkΩ为反向FAULT端的上拉电阻。此反向FAULT的电平信号可送入μP或μc的I/0口。

　　上图中，关闭电源控制功能不用，故此端直接与Vin连接。

　　使用注意事项

　　1.在Vin>4.25V，输出电流要小于75mA。这是因为受MAX5008的功耗的限制。

　　2.图2中电容器的参数是可以满足输出电流为l25mA而设的。若输出电流仅为50mA，则相应的电容量可减小，如下表所示。

Iout Cin(μF) 1   Cx(μ F) Cext(μF)  Cout( μ F)   l25mA     4，7 0.68 6.8 4.7   50mA 3.3 0.33 3.3 3.3
