24位192kHz立体声编码译码器WM8569

24位192kHz立体声编码译码器WM8569

点击数:7664 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   元器件特点及应用

  个立体声多位∑-△DAC被利用。数字音频输出字长与输入字长相同,但采样率变为32~96kHz。DAC和ADC支持独立的采样率。音频数据接口支持l2S、左/右调整和数字信号处理器(DSP)数字音频格式。器件经3线串行接口控制。接口对音量控制、静音、去加重和电源管理等全部特性提供存取通路。

  封装、内部结构及引脚功能

  WM8569采用28引脚SSOP封装,引脚排列如下图所示。

WM8569引脚图

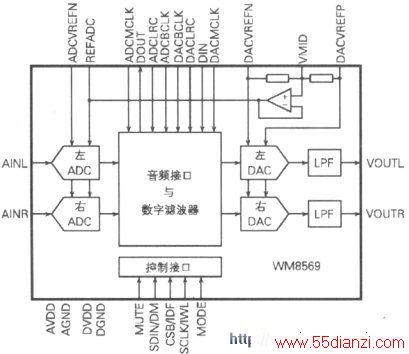

  WM8569芯片集成了左ADC、右ADC、控制接口、音频接口与数字滤波器、左DAC、右DAC及左/右低通滤波器(LPF)等单元电路,其内部结构框图如下图所示。

WM8569内部结构框图

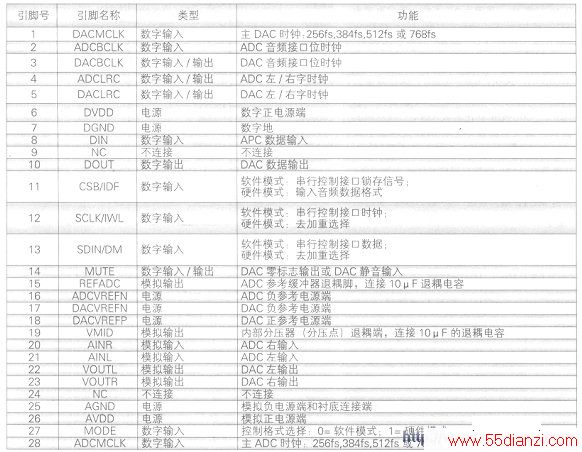

  WM8569的各个引脚功能见下表。

  主要特性

  WM8569的主要特性如下:(1)模拟电源电压Vavdd和VreFP范围为2.7~5.5V,数字电源电压Vdvdd范围为2.7~3.6V;(2)DAC信噪比(SNR)为lO3dB(A-加权,@fs=48kHz),DAC采样频率范围为8~l92kHz;ADC的SNR为lOOdB(A-加权,@fs=48kHz),采样频率范因为32~96kHz。ADC和DAC支持独立的采样率(6);{3)利用软件模式3线串行接口或硬件模式可编程引脚控制。控制模式通过引脚MODE的状态选择(“0”为软件模式,“1”为硬件模式);(4)提供音频静音和去加重功能。

  当IC引脚MUTE为逻辑“0”时,器件正常工作;当MUTE端为逻辑“1”时,DAC通道被静音。当IC的SDIN/DM引脚为逻辑“0”时,去加重功能无效;当SDIN/DM引脚为逻辑“1”时,去加重控制功能被激活。(5)16/20/24/32位字长、I2S、左/右调整和DSP音频数据接口模式可编程;(6)数字音频接口既可以在“主”也可以在“从”模式工作,并可利用DACMS和ADCMS控制位选择。

  应用电路

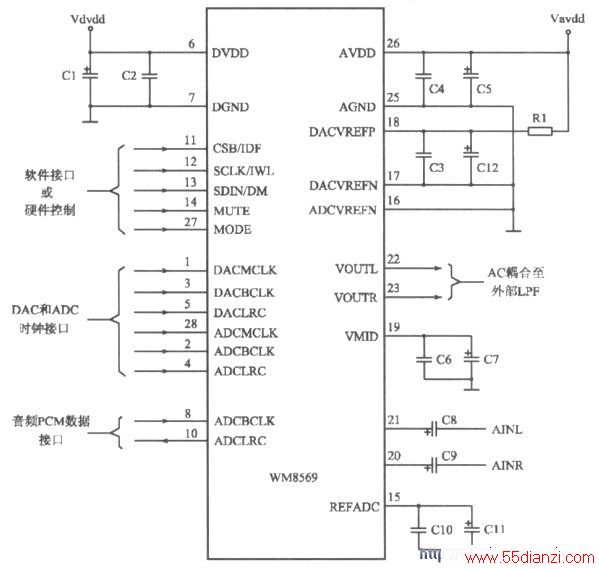

  WM8569的典型应用电路如下图所示。元件选择见下表。

WM8569的典型应用电路图

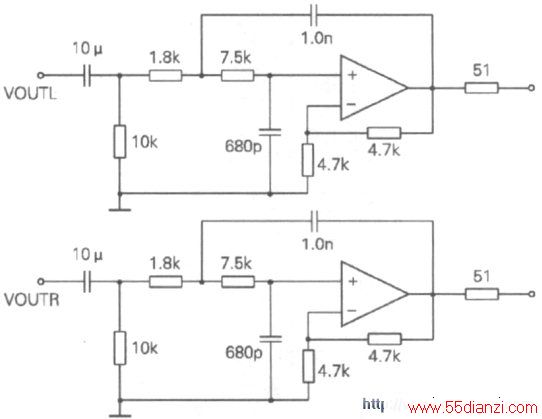

  在高保真度(HI-FI)应用中,在DAC每个输出通道上应连接如下图所示的低通滤波器电路。这种滤波器是典型的2阶滤波器,对高频成份提供充分的衰减。在大多数消费类电子产品应用中,低通后置DAC滤波器提供2Vrms的输出电平。

低通滤波器电路图
