点阵图形液晶显示模块的供电方式
现在市面上有两种供电方式的点阵图形液晶显示模块，一种是双电源供电方式，即除了提供逻辑电源VDD外，还需要提供液晶驱动电源VEE(VO)；另一种是单电源供电方式，即液晶驱动电源由模块内部产生，只要提供逻辑电源即可。
如果选用的液晶模块是双电源( VDDNO)供电的就需要提供一个负电压（即液晶驱动电压VONEE）．用以调节对比度，接在液晶模块的VO引脚上。因为液晶材料的物理特性，液晶的对比度会随着温度的变化而相应变化，所以，所加的负电压值应该随温度作相应的调整，大致是温度变化10℃，电压变化1伏左右。为满足这一要求，需要选择较大值的负电源，然后做一个温度补偿电路，或者安排一个电位器．调整负电压值。
如果所选用的液晶模块是单电源（型号里有SC字母或SV字母）供电的，因为内部的液晶驱动电压转换电路是带温度补偿的，所以当工作温度变化时，无须手动调节液晶驱动电压。而且北京精电蓬远出品的单电源模块，对于管脚VO/POFF，当该管脚为高或悬空时，内部DC/DC功能开启；为低时，内部DC/DC功能关闭。该功能可用作屏幕保护和休眠方式。如果用其直接替代双电源模块，该管脚直接悬空即可。
内藏T6963C液晶模块的复位电路
T6963C是一种比较高级的专用单片机，所以对于复位电路有一定的要求，对于通常电路，RC复位电路即可满足要求，如下图，它复位时间的要求是必须在主单片机对T6963C操作之前它已经可靠复位了。
内藏T6963C液晶显示模块的接口技术

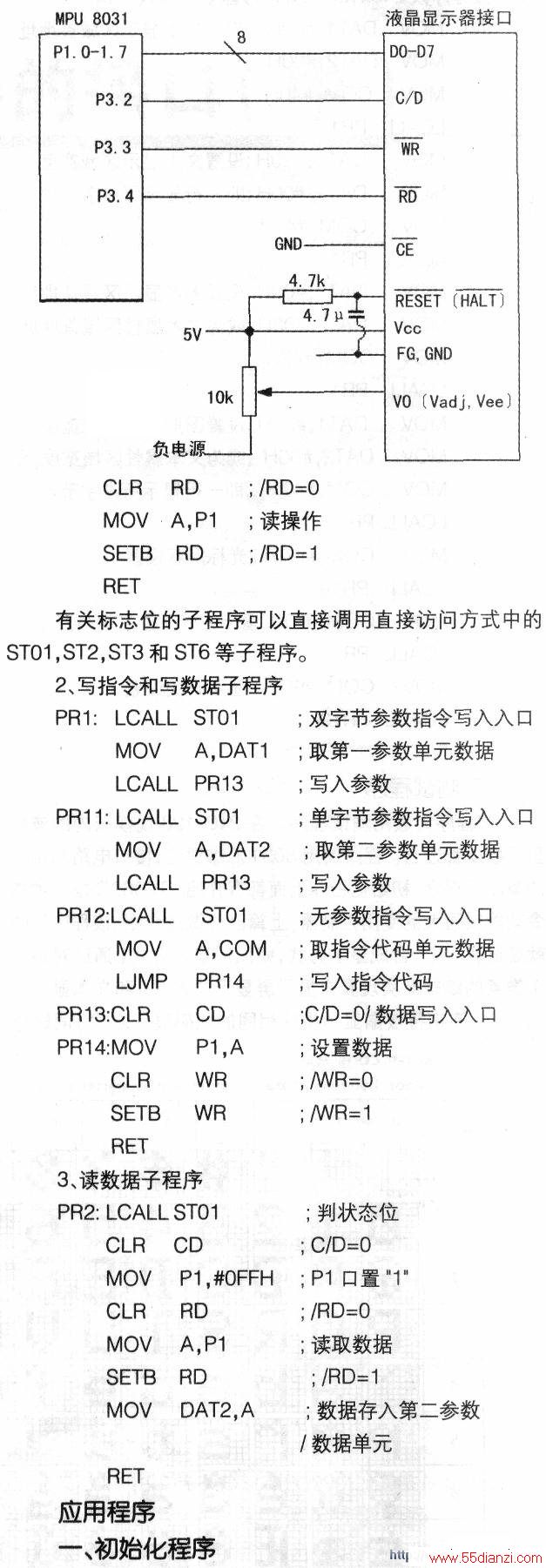

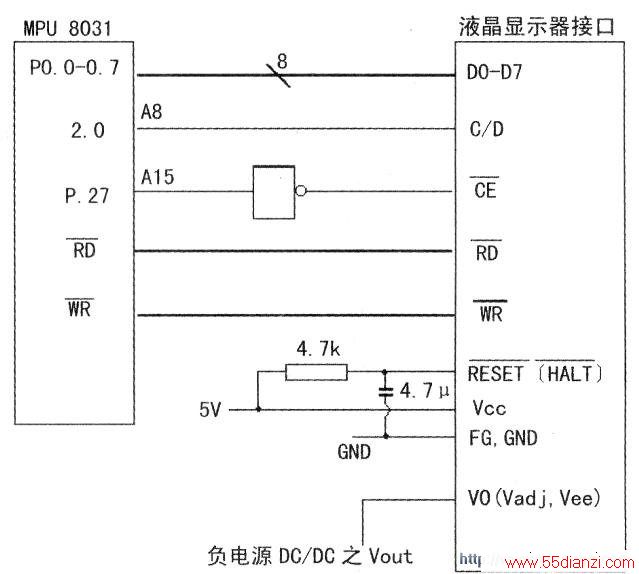

一、直接访问方式接口电路及驱动程序MPU可利用总线方式与内藏T6963C类液晶显示模块直接通信，如下图所示：
8031数据口PO口直接与液晶显示模块的数据口连接，由于T6963C接口适用于8080系列和280系列MPU，所以可以直接用8031的/RD、/WR作为液晶显示模块的读、写控制信号，液晶显示模块/HALT挂在+5V上，/RESET接RC复位电路。/CE信号可由地址线译码产生。C/D信号由8031地址线A8提供，A8 =1为指令口地址；A8 =0为数据口地址。

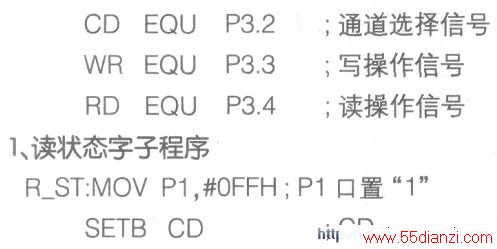

各驱动子程序如下：

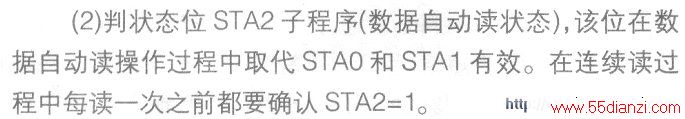

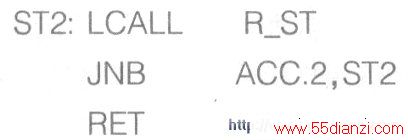

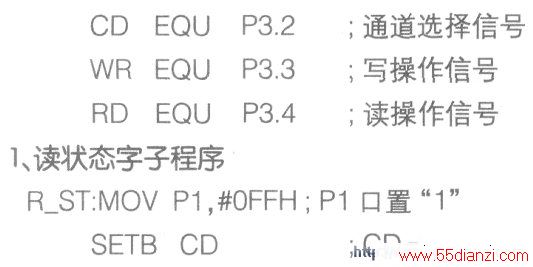

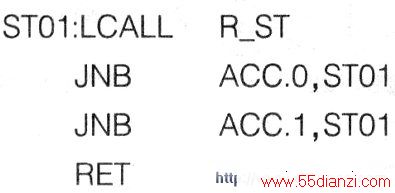

(1)判状态位STA1，STAO子程序（读写指令和读写数据状态）．在写指令的读、写数据之前这两个标志位必须同时为“1”。

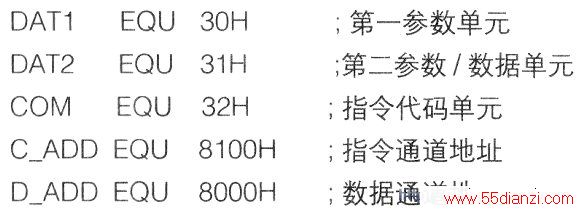

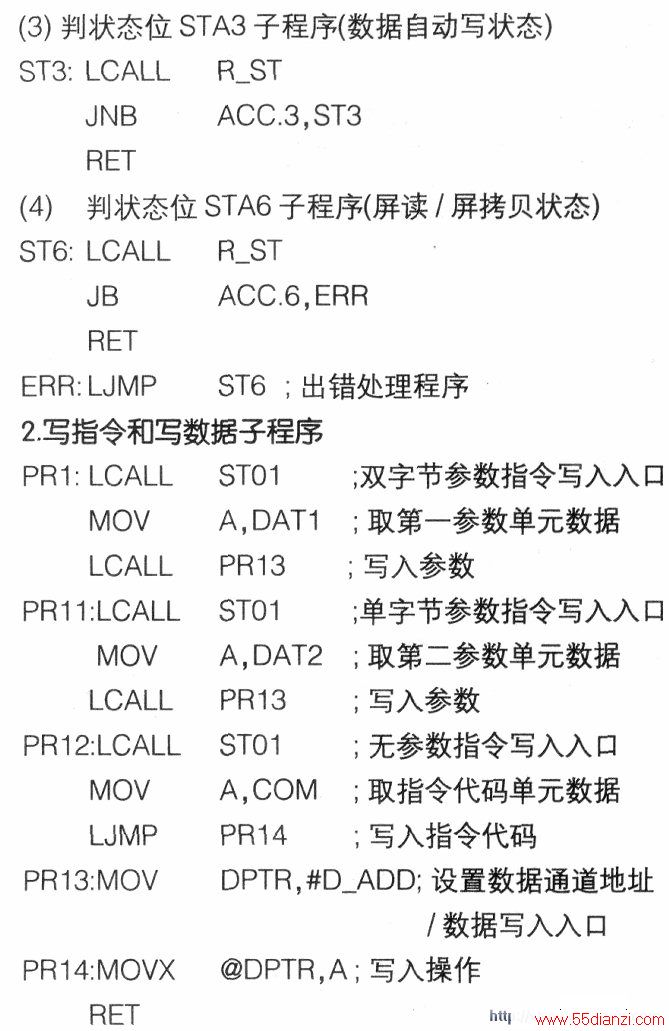

此程序是通用程序，当写入单参数指令肘，应把参数或数据送入DAT2内，其子程序入口为PR11。无参数指令写入子程序入口为PR12。
3．读数据子程序
间接控制方式的基本程序如下：

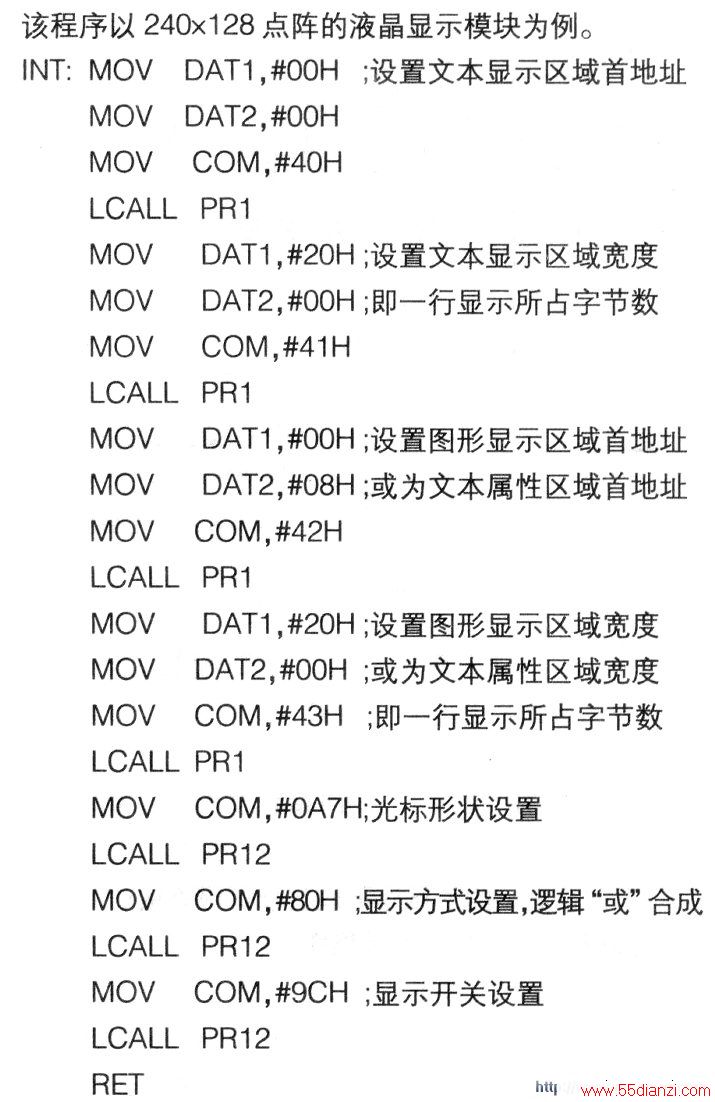

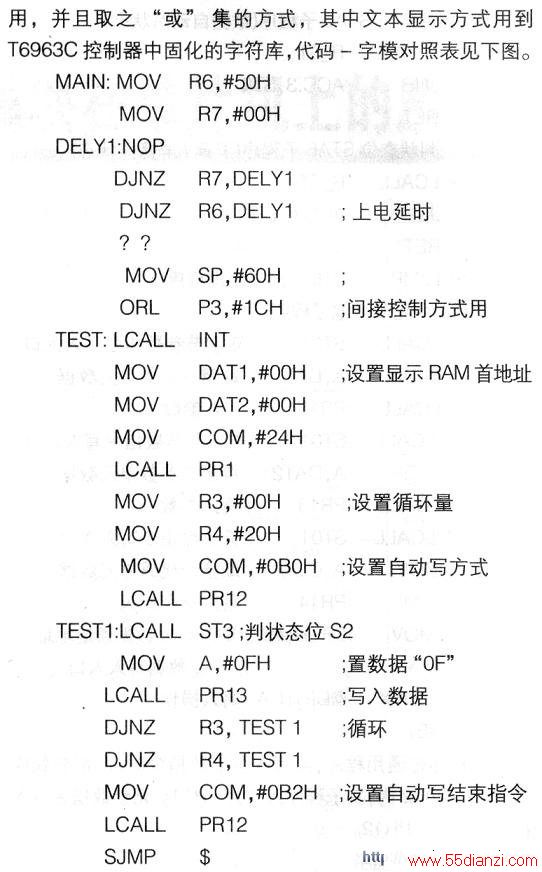

该程序执行完毕后，屏上满屏显示竖道，同时竖道的左下角有一点。程序过程可以分解为首先文本方式送入字符代码OFH到文本区后显示“／”，而后图形显示方式送入图形数据OFH到图形区后显示竖道，最后“／”和竖道逻辑“或”后就显示竖道加左下角的一点。
