SI-3000LU系列线性稳压集成电路
点击数：7330 次 录入时间：03-04 11:51:55 整理：http://www.55dianzi.com 元器件特点及应用
参数表（除非特别标明，否则Ta=25S℃ Vc=2V）
参数
符号
SI-3012LU(输出电压可变型）
SI-3018LU
SI-3033LU
SI-3050LU
最小
典型
最大
输出电压3*（V）
Vo(Vadj)
1.210
1.250
1.290
1.764
1.800
1.836
3.234
3.300
3.366
4.900
5.000
5.100
条件
Vin=Vo+1V、Io=10mA
Vin=3.3V、Io=10mA
Vin=5V、Io=10mA
Vin=6V、Io=10mA
线性调节（mV）
△Voline
10
10
10
15
条件
Vin=Vo+1V～Vo+5V Io=10mA(Vo=3.3)
Vin=2.5～5V Io=10mA
Vin=4.5～8V Io=10mA
Vin=6～10 Io=10mA
负载调节（mV）
△Voload
20
20
40
40
条件
Vin=Vo+1V、 Io=1～250mA(Vo=3.3V)
Vin=3.3V、 Io=1～250mA
Vin=5V、 Io=0～250mA
Vin=6V、 Io=0～250mA
输出电压的温度系数（mV/℃）
△V/△Ta
±0.3
±0.2
±0.3
±0.3
条件
Tj=0～100℃
Tj=0～100℃
Tj=0～100℃
Tj=0～100℃
波纹抑制（dB）
Rrej
55
55
55
55
条件
Vin=Vo+1V Io=0mA Vc=2V、R2=100KΩ
Vin=3.3V、 f=100～120Hz
Vin=5V、 f=100～120Hz
Vin=6V、 f=100～120Hz
静态电流（μA）
Iq
150
150
150
150
条件
Vin=Vo+1V Io=0mA Vc=2V、R2=100KΩ
Vin=3.3V、 Io=0mA Vc=2V
Vin=5V、 f=100～120H
Vin=6V、 Io=0mA Vc=2V
断路时电流（μA）
Iq（off)
1
1
1
1
条件
Vin=Vo+1V、 Vc=0V
Vin=3.3V、 Vc=0mA
Vin=5V、 Vc=0V
Vin=6V、 Vc=0V
过流保护启动电流1*（mA）
Is1
260
260
260
260
条件
Vin=Vo+1V、Vc=0V
Vin=3.3V
Vin=5V
Vin=6V
通路控制电压2*
Vc IH
2.0
2.0
2.0
2.0
断路控制电压2*
Vc IH
0.8
0.8
0.8
0.8
通路控制电流（μA）
IC IH
40
40
40
40
条件
Vc=2V
断路控制电流（μA）
Vc IH
0
-5
0
-5
0
-5
0
-5
条件
Vc=0V
说明：
1*——Isl特指输入电压VIN=3.3V(SI——3033LU为5V、SI——303350LU为6V)、输出电流IO=10MA时，输出电压VO下降5％时的电压。
2*——表示当输出控制端电压VC断开时，无输出状态(静态)下每一个输入电平等于低速晶体管一晶体管逻辑电平。
3*——VADJ只适用于SI——3012LU。
引脚编号
1
2
3
4
5
符号
ADJ
GND
Vc
Vin
Vo
功能
输出电压调节
地
电压输出控制
电压输入
稳压输出
极限参数（Ta=25S℃ ）
参数值
符号
额定值
单位
输入直流电压
Vin
18
V
输出控制电压
Vc
Vin
V
输出直流电流
Io
250
MA
功耗
Po1*
O. 75
W
结温
T2*
-40～+1 35
℃
贮存温度
Tstg2*
-40～+1 25
℃
室温下热阻
1*
146
℃／W
说明：1*——pD表示安装在一块40×40平方毫米玻璃环氧树脂板或者32平方毫米铜散热片上时的功耗。
2*——当结温超过135℃时，过热保护电路将启动。

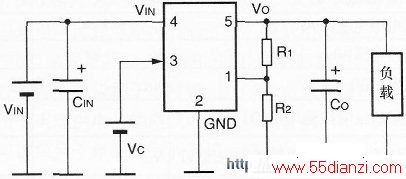

图中电阻R1和R2为输出电压设置电阻，SI-3012LU推荐的输出电压为1．5～1 5V。图中R2推荐值为100kΩ，R1=(Vo-Vadj)／(Vadj／R2)。
SI-3012LU典型应用电路图

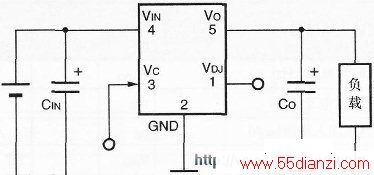

SI-3018LU SI-3033LU、SI-3050LU典型电路图
对于SI-3000LU系列稳压集成电路，输出电容Co必须使用陶瓷电容这样的低ESR电容，容量为10μF或者更大。
输入电容Cin也要求容量为10μF左右。
