ALPHA变频器在工业洗衣机上的应用

　　二、 工作过程：

　　全自动洗衣机的洗涤过程如下：

　　首先，加水，正反转洗涤25分钟，洗涤完毕后，排水，进入脱水阶段，脱水阶段包括均布、中脱和高脱三个过程，均布即是在有水和无水的情况下，以比洗涤过程高的转速正向旋转1.5分钟，使衣物均匀地附着在洗衣机的滚筒内侧，以使后续的脱水过程平稳;排水后，提高转速进入中速脱水过程(2分钟)，随后再进入高速脱水过程(5分钟)，使衣物的含水率降至所要求的水平。

　　三、 控制原理：

　　速度的设定方式有两种：

　　1)以多段速的方式，在变频器上直接设定各阶段运行速度;

　　2)通过洗衣机专用控制电脑，以通讯方式设定各阶段的运行速度。

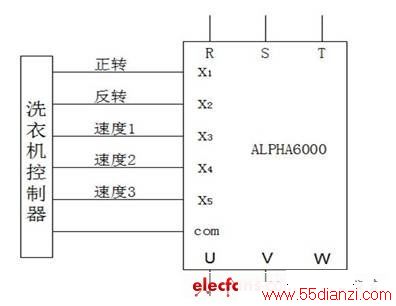

　　工业洗衣机电气接线原理图如下，变频器需用ALPHLA 6000高性能矢量变频器，该变频器具有启动力矩大，运行平稳，故障保护措施完善等优异的性能。

　　工业洗衣机在工作时会频繁正反转，采用变频控制系统时可以满足以下要求：

　　◎ 启动力矩大

　　◎ 全程转速稳定

　　◎ 加减速过程中不失速

　　◎ 宽调速范围

　　◎ 二次加水启动时，负载达到最大值，低频力矩输出满足要求

　　ALPHA6000型变频器既有特殊的V/F曲线自动提升功能，也可在洗涤每个环节中根据实际需要优化V/F曲线，独有强大多段速功能(8段速度)。在工业洗衣机中，一般要求V/F曲线如下：

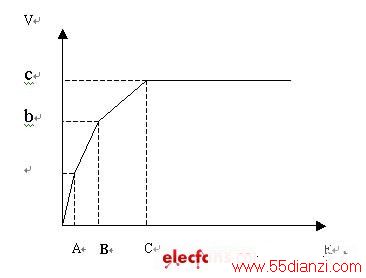

　　图中：

　　a、A代表最低电压及最低频率

　　b、B代表中间电压及中间频率

　　c、C代表最高电压及基本运行频率

　　(A、a)点可以在原点，A的范围大致在0～4Hz之间，a的范围大致在0～25V之间，调节(A、a)点可影响设备的启动转矩，从而影响设备的洗涤转速。如果(A、a)点下移，则设备的启动频率低，洗衣机启动缓慢且平稳，要求变频器的低频启动转矩要大。

　　(B、b)点的调节则直接影响设备洗涤时的运行电流，这是非常重要的一点。如果(A、a)与(B、b)点之间的斜率大，即V/F曲线坡度陡，则运行电流会很大，但坡度太缓也不行，这里需要根据经验来调节。

　　以100kg型洗衣机为例：

　　(A、a)点：2HZ，24V

　　(B、b)点：25HZ，112V

　　(C、c)点：50HZ，380V

　　四、 使用效果:

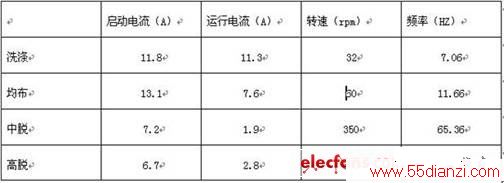

　　经过在100kg型洗衣机上的试验，得出数据如下：

　　以上数据是反复试验得出的，期间有过连续运行四小时的情况，无一次异常事故，变频器温升很小。另外，在30kg、50kg、70kg机型上均得出类似结论。可以看出，ALPHA6000变频器的确是一款适合洗涤设备使用的优质变频器
