二、应用电路分析

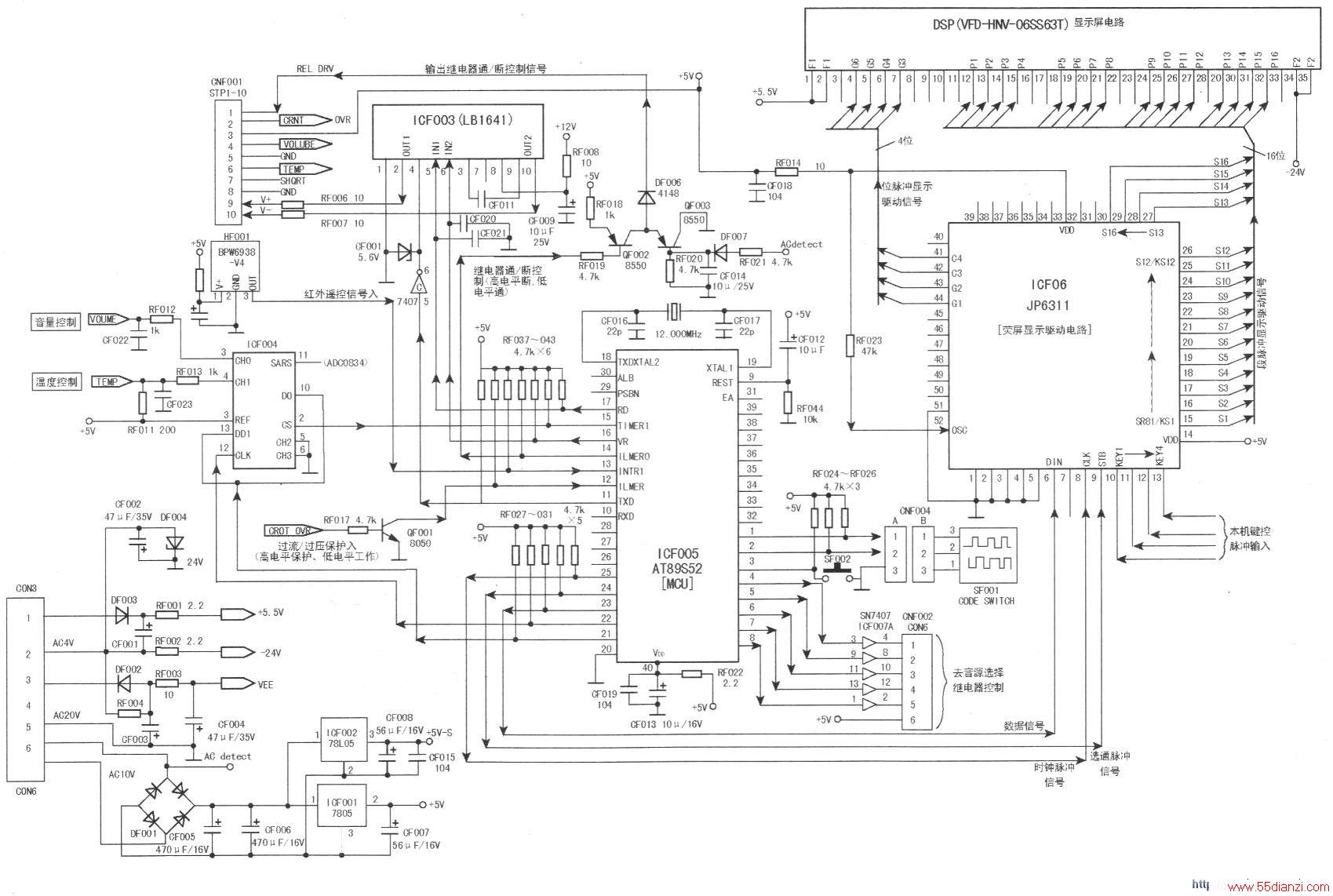

新德克xA69SO功放控制电路如下图所示，包括过流检测、过压检测、温度检测及输出、驱动、音量等电路。
开机后，三极管QFOO3饱和，二极管DFOO6正极电压接近为OV，交流电压通过RFO21、DFOO7给电容CFOl4充电，延时几秒后，OFOO3截止，QFOO2因ICFOO5(MCU，AT89S52)③脚输出低电平而导通，+5V电压通过RFOt8、QFOO2使DFOO6正极电压约为5V，输出继电器得电吸合，正常输出。
按压遥控器选择音源时，MCU脚输出相应的周彦芳音源选择信号，经ICFOO7A(SN7407)同相放大后，驱动相应的音源选择继电器，实现音源输入信号的转换。同理，接下音量+/-键可使MCU（16）、（17）脚输出控制信号，送往双向马达驱动电路ICFOO3(LBl641)，放大后驱动音量电位器转动。
MCU(23)-（25）脚分别输出数字信号、选通信号和时钟信号，送往显示驱动电路ICFO6(JP6311)的(6)、(8)、(9)脚，使ICFO6输出驱动信号，显示整机工作的相关信息和状态。
当过压或过流时，检测电路输出高电平，通过插件CNFOO1的（2）脚送到QFOO1b极，QFOO1导通，MCU（12）脚呈低电平，MCU（14）脚输出高电平，QFOO2截止，输出继电器失电断开，从而实施自动保护。
当温度或音量异常时，其检测结果通过插件CNFOO1（4）脚或（6）脚送到ICFOO4(ADCO834，数模转换器)的（3）脚或（4）脚，ICFOO4(2)脚输出控制信号，送往MCU的（15）脚，MCU（14）脚输出高电压执行保护。
三、检修思路与要点
若出现控制功能异常或错乱现象，其检修与彩电CPU控制系统相类似，应首先检测CPU工作的三要素：一是（40）脚的供电工作电压；二是（18）、（19）脚外接的晶振和振荡电容；三是（9）脚复位电路。
若上述检测正常，接下来应重点检测QFOO1b极和DFOO6正极电压，若QFOO1b极始终为高电压、DFOO6正极始终为低电平，这说明有过压、过流或温升太高现象存在，这时应重点对QFOO1、ICFOO4等元件进行检查。另外，实修时应注意以下两点：
1.在检测中，禁止断开保护电路相关执行元件通电试机，否则，易造成故障扩大化。
2.音像产品电路板间接插件较多，使用时间较长后，接插件易氧化或接触不良，所以实修时应注意对接插件进行检查。
四、维修资料
为便于维修时参考，特列出该系列微处理器的引脚功能，并附上该类IC在新德克XA6950功放、星王VCD-3D333碟机及锦电VCD-2028碟机中的实测值，见下表。
脚位
引脚符号
引脚通用功能
在新解克XA6590功放中的引脚功能
新德克XA6950功放(AT89552)
星王VCD-3D3333型机(AT89C51I
锦电VCD-2028型机(AT89C55)
电压（V)
在路电阻(kΩ)
电压（V)
在略电阻正测(kΩ)
电压(V)
在路电阻反测(kΩ)
PLAY
STOP
正侧
反侧
PLAY
STOP
PLAY(v)
STOP(v)
1
P1.0
P1驱动器信号输出0
波形显示驱动
3.5
3.4
42
6.9
0
0
5.1
3.5
3.5
4.4
2
P1.1
P1驱动器信号输出1
波形显示驱动
4.9
4.9
3.8
9.5
0
0
5.1
4.7
4.7
4.9
3
PI.2
P1驱动器信号输出2
接手动开关SFOO2
4.9
4.9
5.3
9.9
5
5
5.9
4.7
4.7
5.4
4
P1.3
P1驱动器信号输出3
音源选择继电器驱动
4.8
4.8
3.6
6
5
5
4.7
4.8
4.8
5.2
S
P1.4
P1驱动器信号输出4
音源选择继电器驱动
4.8
4.8
5.2
1.7
5
5
5.9
4.8
4.8
5.2
6
P1.5
P1驱动器信号输出5
音源选择继电器驱动
4.8
4.8
4.7
7
0
0
5.1
4.8
4.8
5.2
7
P1.6
P1驱动器信号输出6
音源选择继电器驱动
4.9
4.9
3.7
9.8
0
3.5
5.8
4.7
4.7
5.8
8
P1.7
P1驱动器信号输出7
音源选择继电器驱动
4.8
4.8
4.7
7
5
5
5.6
0
0
5.5
9
RST
复位端子
MCU复位电压输入
0
0
4.4
4.7
0
0
5.6
0
0
4.7
10
P3.0/RXD
p3驱动器信号输出0
未用
/
/
/
/
5
0
5.8
0
0
5.4
11
P3.I/TxD
p3驱动报信号输出1
双向马达驱动控制
4.9
4.9
5.3
9.8
3.4
0,0
5.6
1.7
1.7
5.4
12
P3.2/INTRO
p3驱动器信号输出2
过流、过压检测输入
4.9
4.9
5.2
9.8
5
5
4.7
4.7
4.7
5.6
13
P3.3/INTR1
p3驱动器信号输出3
红外遥控信号入
3.4
3.3
4.3
5.8
5
5
5.5
3.4
4.9
1.8
]4
P3.4/INMER0
P3驱动器信号输出4
输出继电器通断控制
0
0
4.6
9.9
5
5
4.6
0
0
4.8
15
P3.5/TIMERI
P3驱动器信号输出5
片选信号输入
4.9
4.9
5.4
6.8
5
5
5.1
4.7
4.7
5.6
16
P3.6R
P3驱动器信号输出/入6
双向马达驱动控制
4.9
4.9
5.5
6.8
5
5
5.9
4.7
4.7
5
17
P3.7/RD
P3驱动器信号输出7
双向马达驱动控制
4.9
4.9
.S.5
6.8
4.1
4.2
5.6
4.7
4.7
5.1
18
XTAL2
晶振时钟信号出
外接12.OOOMHz晶体
2.3
2.3
5.6
9.8
2.4
2.4
5.9
2.4
2.4
5.7
19
XTAL1
晶振时钟信号入
外接12.OOOMHz晶体
2
2
6
9.5
2.1
2.1
6.1
a.4
0.4
6
20
CND
接地端
地
0
0
0
0
0
0
0
0
0
0
21
P2.0/A8
p2驱动器信号输出σ
控制模式转换
3.6
3.6
5.6
9.8
0
0
5.7
3.6
3.6
5
22
F2.1/A9
p2驱动器信号输出1
控制模式转换(时钟信号)
3.6
3.8
5.6
9.6
5
5
5.6
0.4
0.4
5
23
P2.2/A10
P2驱动器信号输出2
显示驱动电路数据信号
3.6
3.6
5.7
9.9
0
0
5.9
4
4
5.4
24
P2.3/Al1
p2驱动器信号输出3
显示驱动电路拉制进逼脉冲输出
3.7
3.7
5.7
9.9
5
5
6
4.8
4.o
5.1
25
P2.4/A12
p2驱动器信号输出4
未用
4.9
4.9
5.5
9.5
5
5
S.3
4.7
4.8
5.4
26
Pz.5/A13
P2驱动器信号输出5
未用
/
/
/
/
5
5
5.3
4.7
4.7
5.7
27
Pz.6/A14
P2驱动器信号输出6
未用
/
/
/
/
0
5
5.9
4.7
4.7
5.7
28
P2.7/A15
P2驱动器信号输出7
未用
/
/
/
/
5
5
5.9
4.9
4.7
5.7
29
PSBN
程序存储器使能
未用
/
/
/
/
5
5
6
1.6
4.9
5.9
30
ALE
地址锁存使能
未用
/
/
/
/
1.6
6.1
1.6
1.6
5.9
5
31
EA
访问使能出/入
未用
/
/
/
/
5
0.7
5
5
5
0
32
P0.7/AD7
PO驱动器信号输出7
未用
/
/
/
/
5
4.7
5
0
4.5
0.o
33
P0.6/AD6
PO驱动器信号输出6
末用
/
/
/
/
5
4.7
5
0
4.5
0
34
PO.5/AD5
PO驱动器信号输出5
未用
/
/
/
/
5
4.7
5
0
4.4
0
35
PO.4/AD4
PO驱动器信号输出4
未用
/
/
/
/
5
4.7
5
0
4.3
0
36
PO.3/AD3
PO驱动器信号输出3
未用
/
/
/
/
5
4.7
5
0
4.3
0
37
P0.2/AD2
PO驱动器信号输出2
未用
/
/
/
/
5
4.7
5
0
4.4
0
38
PO.1/,AD1
PO驱动器信号输出1
未用
/
/
/
/
5
4.7
5
0
4.4
0
39
PO.0/AD0
pO驱动器信号输出0
未用
/
/
/
/
5
4.7
5
0
4.7
0
40
VVCC
电源供电端
供电端
4.9
4.9
2.5
2.8
5
0.8
5
5
3.3
4.9
