2、AD590 的测温范围为-55℃～+150℃。
3、AD590 的电源电压范围为4V～30V。电源电压可在4V~6V范围变化，电流Tr 变化1mA，相当于温度变化1K。AD590 可以承受44V 正向电压和20V 反向电压，因而器件反接也不会被损坏。
4、输出电阻为710MW。
5、灵敏度：1μA／K。

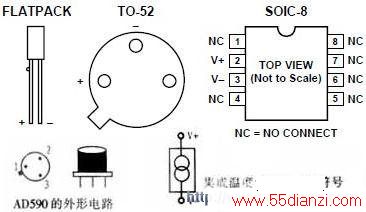

AD590是电流型温度传感器，通过对电流的测量可得到所需要的温度值。根据特性分挡，AD590的后缀以I，J，K，L，M表示。AD590L，AD590M一般用于精密温度测量电路，其电路外形如图1所示，它采用金属壳3脚封装，其中1脚为电源正端V＋；2脚为电流输出端I0；3脚为管壳，一般不用。
图1 AD590引脚图
AD590的工作原理
在被测温度一定时，AD590相当于一个恒流源，把它和5～30V的直流电源相连，并在输出端串接一个1kΩ的恒值电阻，那么，此电阻上流过的电流将和被测温度成正比，此时电阻两端将会有1mV／K的电压信号。
数字显示温度计的设计
AD590具有线性优良、性能稳定、灵敏度高、无需补偿、热容量小、抗干扰能力强、可远距离测温且使用方便等优点。可广泛应用于各种冰箱、空调器、粮仓、冰库、工业仪器配套和各种温度的测量和控制等领域。
下面给出用AD590构成数字显示温度计的设计过程。
一、测温电路的设计
在设计测温电路时，首先应将电流转换成电压。由于AD590为电流输出元件，它的温度每升高1K，电流就增加1μA。当AD590的电流通过一个10kΩ的电阻时，这个电阻上的压降为10mV，即转换成10mV／K，为了使此电阻精确（0．1％），可用一个9．6kΩ的电阻与一个1kΩ电位器串联，然后通过调节电位器来获得精确的10kΩ。图2所示是一个电流／电压和绝对／摄氏温标的转换电路，其中运算放大器A1被接成电压跟随器形式，以增加信号的输入阻抗。而运放A2的作用是把绝对温标转换成摄氏温标，给A2的同相输入端输入一个恒定的电压（如1．235V），然后将此电压放大到2．73V。这样，A1与A2输出端之间的电压即为转换成的摄氏温标。
图2 电流/电压及绝对/摄氏温标转换电路
将AD590放入0℃的冰水混合溶液中，A1同相输入端的电压应为2．73V，同样使A2的输出电压也为2．73V，因此A1与A2两输出端之间的电压：2．73－2．73＝0V即对应于0℃。
二、A／D转换和显示电路的设计
设计A／D转换和显示电路具有两种方案。分述如下：
（1）用A／D转换器MC14433实现
首先将AD590的输出电流转换成电压，由于此信号为模拟信号，因此，要进行数码显示，还需将此信号转换成数字信号。采用MC14433的转换电路如图3所示。此电路的作用是通过A／D转换器MC14433将模拟信号转换成数字信号，以控制显示电路。其中MC14511为译码／锁存／驱动电路，它的输入为BCD码，输出为七段译码。LED数码显示由MC14433的位选信号DS1～DS4通过达林顿阵列MC1413来驱动，并由MC14433的DS1、Q2端来控制“＋”、“－”温度的显示。当DS1＝1，Q2＝1时，显示为正；Q2＝0时，显示为负。
图3 A/D转换和数码显示电路框图
（2）用ICL7106来实现
采用ICL7106的A／D转换及LCD显示电路框图如图4所示。其中，ICL7106是3位半显示的A／D转换电路，它内含液晶显示驱动电路，可用来进行A／D转换和LCD显示驱动。
图4 采用ICL7106的A／D转换及LCD显示电路
结束语
温度传感器的应用范围很广，它不仅广泛应用于日常生活中，而且也大量应用于自动化和过程检测控制系统。温度传感器的种类很多，根据现场使用条件，选择恰当的传感器类型才能保证测量的准确可靠，并同时达到增加使用寿命和降低本钱的作用。
