ADμC812的串行外设接口（SPI）及其应用

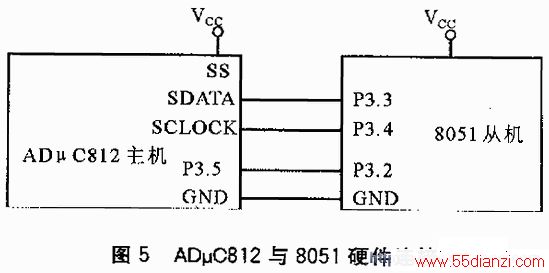

    通过以上程序可以实现从主机向从机中发送数据的操作。在某些情况下，从微控制器所完成的功能较少，如果采用ADμC812会产生资源和经济的浪费，为此可 以采用MCS-51系列的微控制器作为从机。这样不仅实现了必要的功能又节约了资源。由于MCS-51没有SPI串口，所以采用MCS-51作为从机需要 模拟SPI的工作模式来完成数据的传送。下面给出模拟SPI接收数据的电路连接图（见图5）和相关程序。 ADμC812作为主机的程序与前面相同。8051模拟SPI串口接收数据程序如下： ORG 0013H INT0：MOV R0，#8 ；移位计数值 INT0‘：JB P3.4，INT0 ；输入时钟位高电平时等待 MOV C，P3.3 ；输入时钟下降沿接收数据 RLC A ；将数据存入A中 DJNZ R0，INT0‘ ；8位是否传送完 SETB P3. ；8位数据接收完毕，关中断 MOV @R1，#DATA ；将接收数据存到内部RAM INC R1 ；指向下一个内部RAM单元 CJNE R1，#00H，REC MOV R1，#80H RETI …… SETB EA SETB EX0 MOV R1，#80H ；内部存储器80H～FFH单元存储接收的数据 …… 总结 通过对SPI串口原理的介绍，SPI串行接口可以在短距离内进行主机与从机的数据传送，并且具有多种可调的传输方式、连接电路简单、使用方便等优点。为实现主机和从机及从外围设备的通信提供了一种简单、易行的方案。
