对于ADA4930-1/ADA4930-2，利用由4个 电阻 组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。
ADA4930-1/ADA4930-2 采用 ADI 公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为1.2 nV/√Hz。
低直流失调和出色的动态性能使得ADA4930-1/ADA4930-2特别适合各种数据采集与信号处理应用。ADA4930-1采用3 mm × 3 mm 16引脚无铅LFCSP封装，ADA4930-2采用4 mm × 4 mm 24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷 电路 板(PCB)布局布线，并且使失真最小。两款器件的额定工作温度范围均为-40°C至+105°C， 电源 电压为3.3 V或5 V。
特性：
●低输入电压噪声：1.2 nV/√Hz
●低共模输出：0.9 V（单电源）
●极低谐波失真
-104 dBc HD2 (10 MHz)
-79 dBc HD2 (70 MHz)
-73 dBc HD2 (100 MHz)
-101 dBc HD3 (10 MHz)
-82 dBc HD3 (70 MHz)
-75 dBc HD3 (100 MHz)
●高速
-3 dB 带宽：1.35 GHz (G = 1)
●压摆率： 3400 V/μs（25%至75%）
●0.1 dB 增益平坦度：380 MHz
●快速过驱恢复：1.5 ns
●失调电压：0.5 mV（典型值）
●外部可调增益
●差分转差分或单端转差分工作

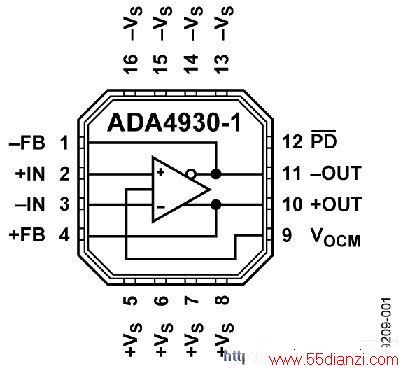

功能框图
应用
●ADC 驱动器
●单端转差分 转换器
●中频和基带增益模块
●差分 缓冲器
● 线路驱动器
