LMV225的线性特征
LMV225有30dB的线性检测范围，这一特征减少了生产校准过程的复杂度。校准过程是CDMA 移动台生产过程中的一个重要环节。使用自动测试设备来收集控制码/信号从弱到强过程中的移动台输出功率信息，将该信息保存在移动台的存储器中以供现场使用。基站请求输出功率时，移动台的DSP从存储器中找出实现请求输出功率水平应采用的控制码/信号。
市场上的一些AGC在控制信号和输出增益之间可能存在指数特性，如果和LMV225一起使用的是这种AGC，与其它检测方法(如二极管检测)相比，以dB为单位的线性特征不会使原始控制曲线比原始AGC特征曲线更复杂。然而，如果AGC有一个线性控制范围，以dB为单位的线性特征将把校准点从20多个减少到2个左右。两点校准过程基于下面的原理：在一个二维平面内，只需要两个不同的点就可以表示一个一阶线性方程。如果方程为y=mx+b，用两个测试坐标(x1，y1)和(x2，y2)就可以计算出斜率m和截距b。
双波段CDMA2000移动站中的LMV225

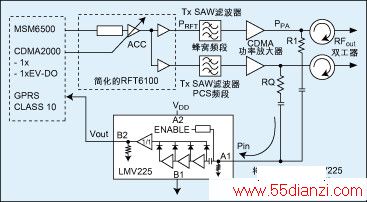

图4为用于CDMA2000手持设备的推荐框图。虽然电阻R1和R1'可能并不相同，用户还是可以对两个波段的性能进行优化使R1和R1'的值相同。另一方面，由于在实际应用只有一个功率放大器处于工作状态，且电阻R1或R1'通常提供30+dB的隔离，低波段和高波段之间的隔离应该处于可以接受的范围内。
