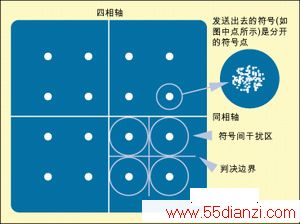

MTM400采用了基于Web的技术，因此它的独特之处在于可以在不同的地方甚至不同的国家，通过因特网或专用网络来对一个无人值守的测试探查位置察看星座图。用户界面也具有可调余辉，可以在较早的接收载波中淡去斑点，就象在传统仪器上一样。注意：以下MTM400屏幕图形都来自通过测试设置使得MER和EVM的显示效果相似的仪器，只有星座图的显示不同。
正交误差
正交误差使得符号在图中的位置更接近边界限制，因而降低了噪声裕度。当I、Q相差不精确为90度时，便会出现正交误差。其结果是使得星座图不再为方形，而是看起来象一个平行四边形或菱形一样。
噪声误差
噪声是包括QAM在内的任何信号中最为常见和无法避免的损伤。加性高斯白噪声(AWGN)是噪声损伤的常规类型。由于它是白色(在频率上为平坦功率密度函数)和高斯性质(数学上为“正态”幅度密度)的，使得接收符号分布在理想位置的周围。
增益压缩
MTM400形象的信号显示使操作人员能够观察到I轴和Q轴上导致拐角边沿被圆滑的增益压缩现象，但这只发生在当调制器或光纤传输系统趋于极限的时候。此时信号幅度较高，呈现出了非线性。发生增益压缩时，图形显示为“半球”状或“鱼眼珠”状。
相关干扰
发生相关干扰时，信道干扰或谐波成分恰好锁相至IQ信号。此时，图形显示是一组圆环，或“炸面圈”形状。
相位噪声(I、Q抖动)
信号链中的任何载波源或本地振荡器都会产生叠加到接收信号上的相位噪声或相位抖动。相位噪声显示为载波符号的同心圆弧。
可接受的信号
在现代全数字调制器中，IQ增益和相位误差通常可以忽略。发生这些误差不是因为失调，而是由于设备故障。另一方面，在调制器、上行转换器和传输网络中也可能产生压缩。
本文小结
比较好的办法是在数字电视服务失效之前就提前预计系统问题，而不是等到问题出现之后才去想办法解决。MER可以测量出发射机和系统性能中的微小变化，是任何电缆和卫星传输系统中的最佳品质因素之一。EVM和更传统的BER则对于标准的跨设备检查以及帮助识别短期信号质量下降相当有用。星座图能指示缺陷、畸变或设备偏差，可帮助为射频传输系统提供一种可靠的“完好性检查”。通过在单个探测器中结合这些关键的射频测量和全面的 MPEG传输流监控与告警功能，数字电视运营商可以在早期阶段检测出系统问题，从而避免对观众的收视造成影响。有了MTM400，Tektronix现在能够提供所有的关键射频测量和接口，并在单个成本经济的监控探测器中集成MPEG测量功能。
参考文献
International TelecommunICations Union, ITU-T J.83, Series J: Digital multi-program system for television, sound and data services for cable distribution (04/97).
www.55dianzi.com
Measurement Guidelines for DVB systEMS, ETSI TechnICal Report, TR101 290 V1.2.1 (2001-05) Digital Video Broadcasting (DVB); European Telecommunications Standard Institute.
Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation for cable systems EN 300 429 V1.2.1
(1998-04) European Standard (Telecommunications series).
