基于单片机控制GPRS数据传输系统的设计

　　
　　·如果收到短信的话，将收到此提示（回车换行）+CMTI:“空格”“SM”，“空格”短信号（回车换行）。此处短信号为读取和删除短信的依据，如果有短信收到的话，将及时读取其内容获取对方IP和端口号，并对其立即删除，防止短信空间占用，指令分别如下：
　　
　　读取短信。指令为：AT+CMGR=短信号（回车）。成功返回如下格式：（回车换行）。
　　
　　删除短信。指令为：AT+CMGD=短信号（回车），成功返回：（回车换行）OK（回车换行）。
　　
　　(4)最后，建立点对点的TCP链接。
　　
　　·注销当前TCP连接。指令为AT+CIPCLOSE（回车），成功返回：（回车换行）OK（回　　车换行）。
　　
　　·建立当前连接。指令为：AT+CIPSTART=“TCP”，“当前的IP地址”，“当前的端口号”（回车），成功后返回（回车换行）OK（回车换行）。
　　
　　·连接成功建立成功之后，就可以发送和接收GPRS数据了。
　　
　　TCP和UDP是TCP/IP协议中的两个传输层协议，它们使用lP路由功能把数据包发送到目的地，从而为应用程序及应用层协议(包括：HTTP、SMTP、SNMP、FTP和Telnet)提供网络服务。TCP提供的是面向连接的、可靠的数据流传输，而UDP提供的是非面向连接的、不可靠的数据流传输。当强调传输性能而不是传输的完整性时，UDP是最好的选择。因为UDP数据传输时间很短，而且当发生网络阻塞时，UDP较低的开销使其有更好的机会去传送管理数据，可根据实际情况选择传输协议。
　　
　　建立连接的过程有两种方式：一种是先启动GPRS任务——AT+CSTT（回车），然后激活场景-AT+CIICR（回车），之后获取本地IP-AT+CIPFSR（回车），最后与已知的IP地址的端口建立UDP连接——AT+CIPSTART=“UDP”，“REMOTE IP ADDR”，“REMOTEPORT”（回车）；另一种方式是将以上三步可以一步完成-AT+CIPSTART=“UDP”，“REMOTE IP ADDR”，“REMOTE PORT”（回车）。

www.55dianzi.com

　　3．发送数据
　　
　　通信的双方建立GPRS连接以后，就可以发送和接收数据了，具体方法为：

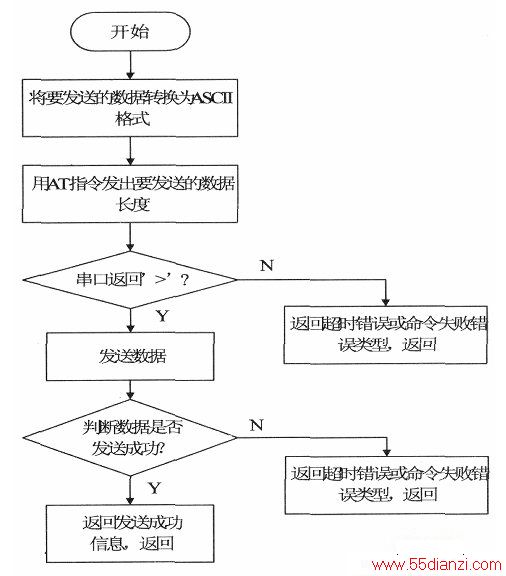

　　等待模块返回“＞”后，将要发送的数据送入GPRS模块中，然后再发送回车，数据即可发送出去。发送部分的程序流程图如下图所示。

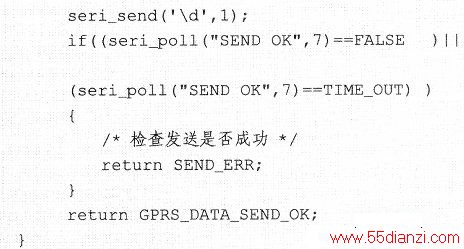

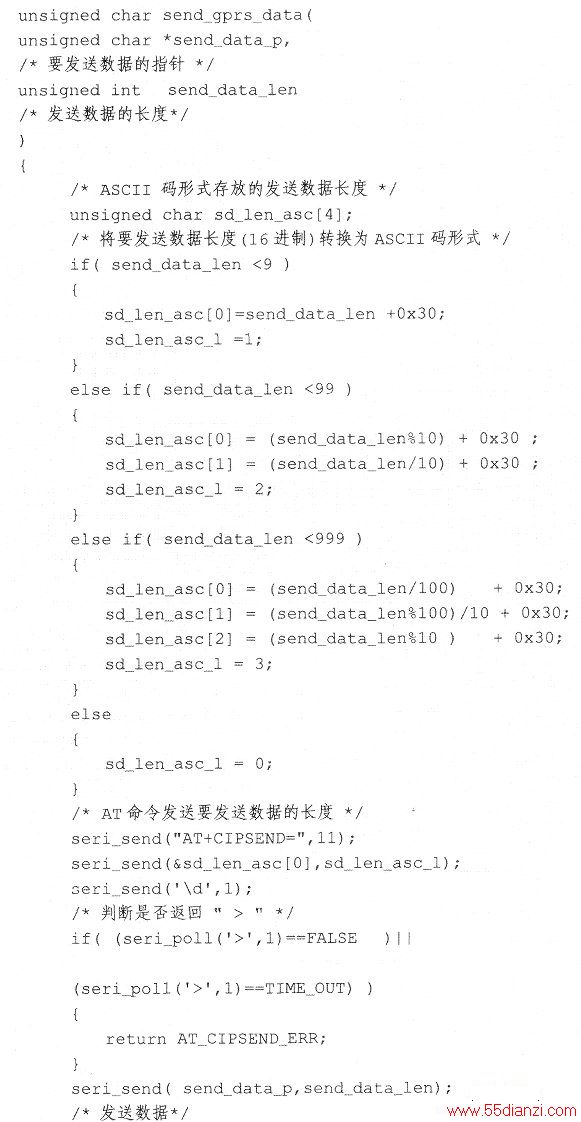

　　函数send_gprs_data()实现发送指定长度数据的功能，本例中程序实现过程如下：

　　程序中使用了seri_poll()函数，功能是在一定时间内查询判断有无数据返回。若有数据返回则判断是否与指定的字符串相同，同时判断返回值是否超时。当返回值超时则报(TIME_OUT)；当数据返回但返回的字符串中没有指定字符串，则报出错(FALSE)信息；当有数据返回且返回的字符串中有指定的字符串，则报正确(OK)信息。
　　
　　4．接收数据
　　

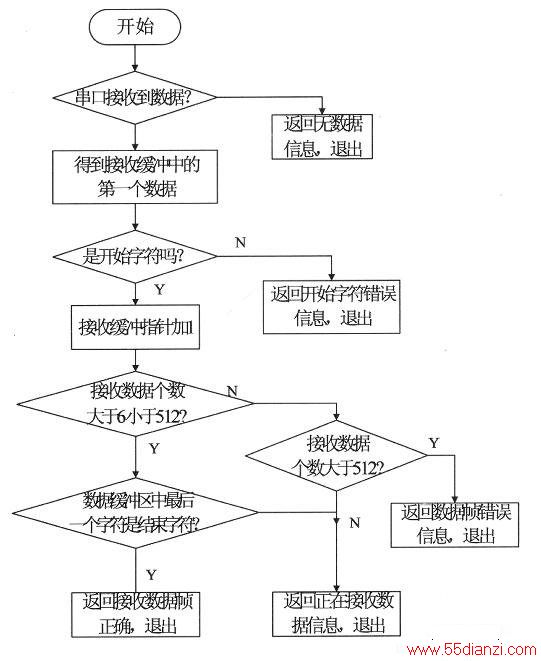

　　GPRS接收数据时，在GPRS传输状态下，检测串口上是否有接收的数据，程序流程图如下图所示。

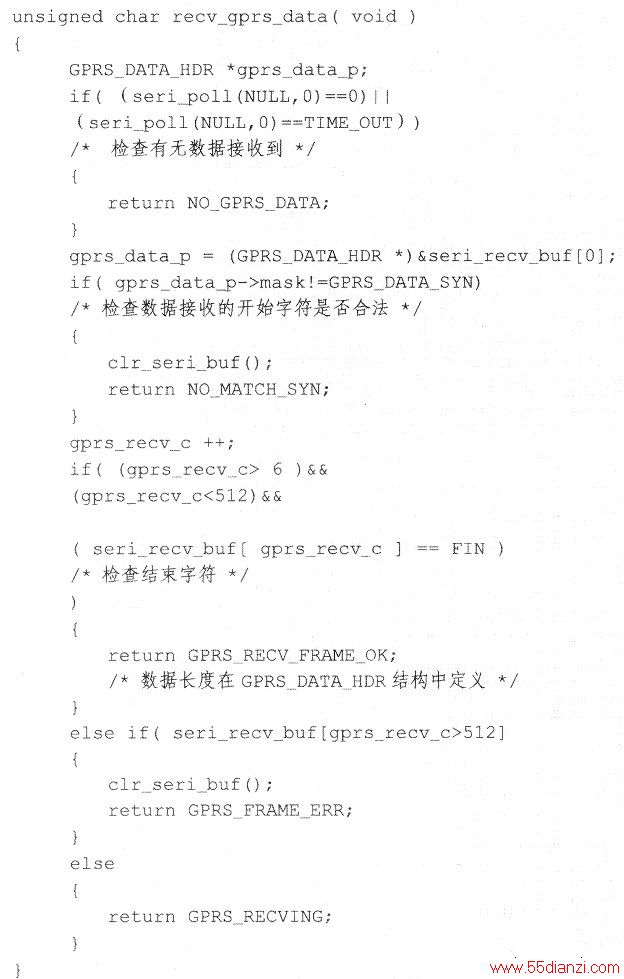

　　函数recv_gprs_data()主要完成对串行口接收数据简单处理的功能，seri_poll()函数的功能是在一段时间内查询串行口上是否有数据的功能。本例中程序如下：

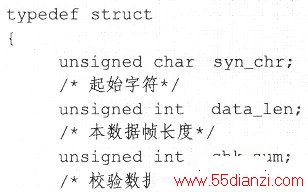

　　程序中定义了数据的帧头格式，C语言中用结构体表示如下：

　　程序中调用gprs_recv_data()函数后，如果返回值为GPRS_RECV_FRAME_OK，则使用接收的GPRS数据，由GPRS_DATA_FRAME；结构中的data_p得到数据的指针，data_len得到已经接收到的GPRS数据的长度。
　　
　　在使用SIM300C时，需要注意的是，SIM300C在数据传送时电源电流峰值可达3A，会因线路阻抗压降使VBAT电压不稳，因此电源必须能够提供足够的电流，同时在电源线上对地加一旁路电容，容量通常在l00μF以上，PCB布线时尽可能靠近SIM300C VBAT的引脚。
　　
　　进行GPRS数据传输的双方建立连接之后，若长时间没有发送数据，建立的连接可能会被断开，若想继续传输数据，必须重新建立连接；另外可采用的方法是在数据传输空闲时，发送心跳包（每间隔一段时间发送数据），以保持建立连接不断开。
　　
　　为保证数据通信的正常进行，防止射频接口的干扰，在进行PCB线路设计时，一定要先阅读有关的布线指导，尤其是系统中用到模拟信号通道时，更应注意射频信号带来的干扰。
