格兰仕G8023YSL-V1电脑控制式微波炉由以下电路组成。
1．炉门开关控制电路
整机接线见下图。当炉门打开时，S1、S2断开，S3闭合。由高压变压器T、高压二极管D、高压电容器C、磁控管、高压保险管组成微波加热系统以及由卤灯构成光波加热系统。变压器T次级输出3.4V左右和180UV以上两组交流电压，3.4V交流电压直接加到磁控管FA阴极和灯丝F两端，作为灯丝电压；1800V以上交流电压经高压保险管、高压二极管D负向整流，再由高压电容C滤波升压为3600V以上负直流电压，启动磁控管工作。电脑控制板负责接收用户指令、监测炉门状态，然后根据软件设置程序进行逻辑处理，控制继电器Jl、J2、J3的通断，确定微波炉的状态。
炉灯回路：220VL→保险管FR一炉灯-继电器Jl触点K1→温控器S4—220VN。
转盘电机Ml/风扇电机M2回路：220VL一保险管FR→S1→M1/M2一继电器Jl触点K1一温控器S4--÷220VNn高压变压器供电回路：220VL→保险管FR→S1一高压变压器初级绕组一继电器I2触点K2一继电器J1触点K1一温控器S4→220VN。
光波回路：220VL→保险管FR→S1一卤灯一继电器J3触点K3一继电器J1触点K1一温控器S4→220VN。
2．电脑控制电路
(1)保护电路：炉门打开时，S1断开，切断220V供电回路上的负载，Ml、M2停止运转、微波炉禁止加热；S2断开，通知CPU炉门处于打开状态，并停止输出加热控制信号，整机处于停止加热状态；S3起到保护作用，在炉门打开时如果Sl能正常断开，则S3不起作用。一旦在炉门打开时S1不能正常断开，则220V交流电通过S3短接，很大的短路电流将保险管FR烧断，切断22(N供电回路，起到保护功能。
(2)炉门打开状态：电脑控制电路如下图所示。S2断开，造成D17、D18对地开路。D17对地开路，使其负极电压升高，经R41送入CPU39脚检测端，通过CPU内部电路，使得⑧、37脚微波控制输出端／光波控制输出端为低电平0V。Q14、Q13截止无输出，继电器J2、J3失电，触点K2、K3释放断开，从而停止加热；主控输出端36脚为低电平，Q16导通，集电极输出高电平，使得Q12导通，继电器J1得电，触点K1闭合，220V电压通过 保险管FR-*炉灯一继电器J1触点Kl一温控器S4—220VN构成导电回路，炉灯亮。由于D18对地断路，使得Q15发射极对地开路并处于高阻状态截止，切断了Q14、Q13通电回路，进一步起到禁止加热启动的双重功能，强制控制电路停止工作。
(3)炉门关闭状态：当炉门关闭时，S1、S2闭合，S3断开。Sl闭合恢复了22(N电压对各负载的供电。S2闭合，D17、D18对地接通．CPU39脚检测端通过D17、R41检测到炉门关闭信号，此时39脚为低电平约1V左右，通过CPU内部电路，使得主控输出端36脚输出高电平，Q16截止，Q12、Q15截止，继电器J1失电，触点Kl释放断开，炉灯熄灭。CPU的⑧、⑤脚无输出，处于待机状态，等待用户选择“功能”指令和“启动”指令。Q13、Q14基极为低电平并截止，继电器J2、J3失电，K2、K3触点释放，断开微波和光波加热电路，整机不运转，不加热。
同时，由于Q15截止，切断了Q13、Q14通电回路，强制Q13、Q14截止。
(4)炉门关闭状态下，用户选择“功能”键，并按“启动”键：在炉门关闭状态下，用户通过“功能”键选择功能指令，如下图所示。CPU的34、36脚接收到用户的“功能”和“时间”指令后，可将所选功能和时间在CPU中储存，并将功能和时间通过14-16脚、23～30脚输出并在显示屏上显示出来，或者根据内部程序按“重量选择”键自动选择时间参数。按“启动”键，CPU40、41脚指令输入端接收到指令后，通过内部电路使得主控输出端36脚输出低电平，使Q16导通，Q12、Q15导通。Q12导通，使继电器I1得电，触点Kl吸合，炉灯亮，转盘电机、风扇电机运转工作。与此同时，微波加热控制输入端⑧脚输出高电平，Q14导通，J2得电，触点K2吸合，接通微波加热系统供电回路，AC220V电压经过高压变压器初级绕组在次级输出交流3.4V和1800V电压。3.4V电压接至磁波管的灯丝和阴极端，1800V电压经由高压二极管、高压电容组成的倍压升压电路升至3600V的高压后，接至磁控管，微波系统启动加热。如果用户选择“微波／光波组合”键，此时，37脚光波加热控制输出端同时输出高电平，Q13导通，J3得电，触点K3吸合，启动光波加热系统。
(5)火力调节：CPU31脚是交流电压过零检测端，由D13、R29、R30、C6组成交流电压过零检测电路，由T1次级绕组输出的交流电压，经D13整流，在31脚上产生一个脉冲电压，CPU通过检测交流电压的过零点和其内部定时／计数器计取的脉冲个数，并通过与其内部程序所设定的时间常数相比较，控制⑧脚间歇性输出高电平，并控制加热火力大小，对火力进行调节。
(6)工作条件和显示电路：CPU42脚为+5V电源输入端，18脚为复位输入端，19、20脚为时钟振荡器输入脚，外接晶体B（振荡频率为4MHz）。当上述条件均正常时，CPU启动并进入待机状态。由①~⑥脚、9~13脚输出显示时间信号，14～16脚、23～30脚输出显示控制信号。由①-④脚、40、41脚电压的高低组合以及34、35脚“时间”和“功能“选择旋钮，判断有无用户指令输入以及是何指令；由⑩脚检测，判断炉门状态；然后将检测结果按程序处理后，确定⑧、36、37脚输出电压的高低，控制微波炉当前的工作状态。蜂鸣器控制信号由CPU32、33脚输出，控制Q8、Q9、Q10的导通和截止，使蜂鸣器发出悦耳的音乐和弦铃音提示。

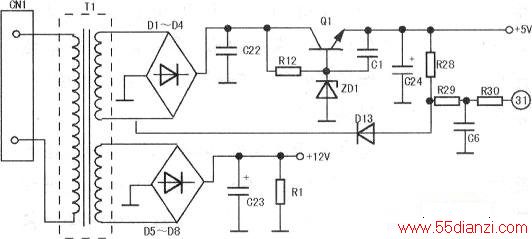

(7)电源变换电路：见下图。交流电压220V经FR、CN1、Tl变压后，经D1—D4、D5～D8整流，电容C22、C23滤波后，分别输出10V、12V左右的直流电压。10V电压经限流管Ql和稳压管ZD1限流和稳压，再经C24滤波，得到+5V直流电压，为GPU提供稳定的工作电源，+12V电压为继电器、蜂鸣器供电。
