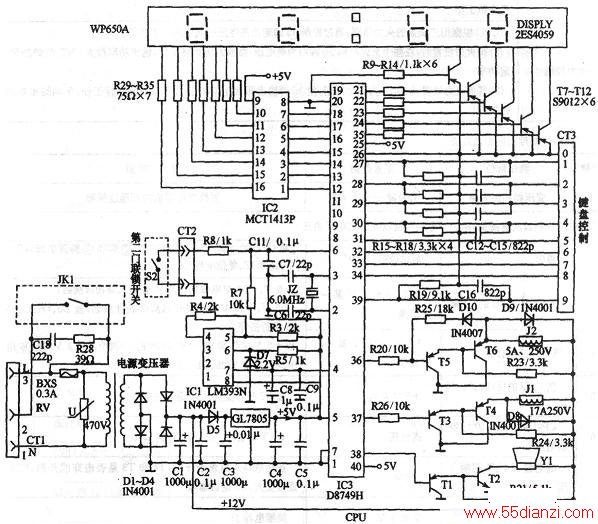

下图是上菱WP650微波炉电脑控制板电路图。D8749H(CPU)是电脑控制板及整机控制中心，负责炉门状态检测、用户指令接收，并将两种检测结果按程序处理后，确定蜂鸣器、显示屏、继电器的工作。反相驱动器MC1413负责显示信号的放大。复位集成电路LM393N与C8、C9配合，将+5V延迟几微秒后，提供给CPU作为复位电压。继电器J1、J2及所接的T3～T6负责炉灯／风扇／转盘、微波系统工作控制。T1、T2为蜂鸣器控制管。电源变压器、D1～D4、Cl、GL7805等组成电源电路，将220V变换为+12V、+5V直流电压，作为继电器、CPU的工作电压。
