格兰仕G7020IIYSL-V1微波炉采用单片机TMP86PH46NG作为整机电脑控制中心，具有微波/光波双重加热功能，多种火力选择，微波频率2450MHz，整机功率为10～50W，微按键操作，数码显示。

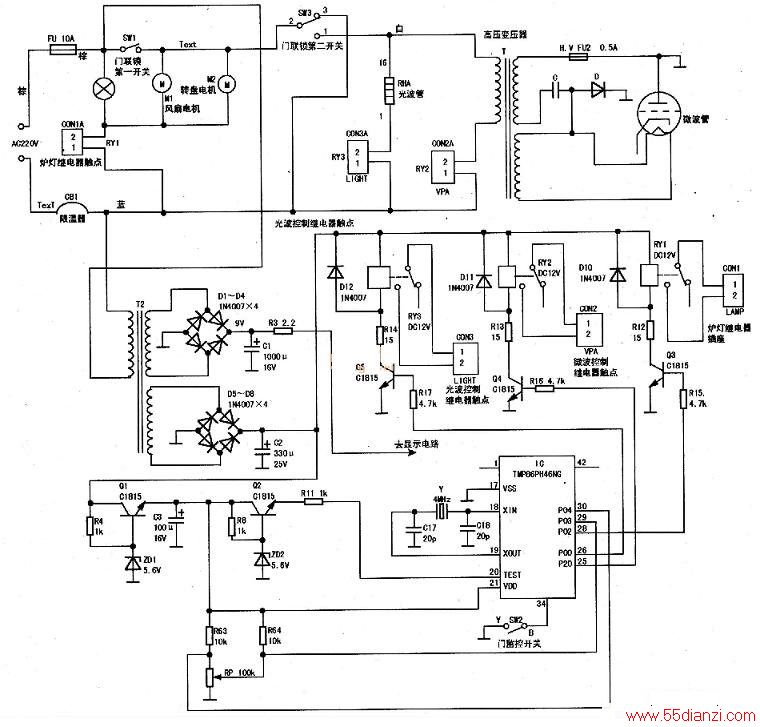

本机由炉门控制电路、光波加热电路、微波加热电路、风扇/转盘/炉灯控制电路、低压供电电路、微电脑控制及显示电路等组成，整机结构如图1所示，控制电路如图2所示。
1.炉门控制电路
炉门打开状态：当打开炉门后，SW1断开，切断风扇、托盘及功率加热回路。SW2断开提醒MCU炉门打开，禁止加热指令。SW3的2、3端接通，作为防止SW1失灵的第二董保护。SW3的2、1端断开，切断变压器初级供电。
微波炉不能进入加热状态，同时也切断了光波加热回路，保证整机及人身安全。
炉门关闭状态：当炉门关闭后，SW1接通，为风扇、托盘及功率加热回路供电做准备。SW2接通提醒MCU炉门关闭，等待用户指令。SW3的②、③端断开，解除因SW1失灵的第二重保护；SW3的②、①端接通，为变压器初级供电提供回路，一旦RY2闭合，进入微波加热状态，若RY3闭合，进行光波加热。
2．光波加热电路
光波加热电路由两根450W石英加热管串联组成，并由继电器RY3控制，当用户选择光波加热后，TMP86PH46NG的25脚输出高电平，经R17使Q5饱和导通，继电器RY3吸合，光波管接通220V电源，进入光波加热状态。
3．微波加热电路
微波加热电路由高压变压器、高压保险、高压电容、高压整流二极管、微波管组成，此电路工作与否取决于继电器RY2。当继电器RY2闭合后，高压变压器初级得电，输入的220V交流电由变压器TH变换后；在次级变为3.4V灯丝电压和1.8kV高压。3.4V作为磁控管V的灯丝（阴极）电压，1.8kV高压经过倍压整流后升到4kV，加至磁控管阳极，使磁控管发射出2450MHz的微波，对炉内食物进行加热。
4.风扇/转盘/炉灯控制电路
此电路由RY1控制，当炉门打开后，SW1断开，风扇电机M1、托盘电机M2失电，停止工作。炉灯通过风扇电机及SW3的②、③端接通电源，炉灯微亮，提供照明。当炉门关闭后，SW1闭合，风扇电机M1、托盘电机M2受RY1控制，当微波炉进入加热状态的同时，MCU28脚输出高电平，经R15使Q3导通，RY1闭合，风扇/转盘/炉灯正常工作。
5．低压供电电路
220V交流电经FU1及过温保护器直接加到电源变压器初级，经降压后分两组输出：一组输出6V交流电压，经整流滤波后输出9V直流电压为74LS164供电；另一组输出12V交流电压，经D5～D8整流，C2滤波，输出16V电压，一路为继电器线圈供电，另一路经Q1稳压，输出5V电压为MCU供电，同时经Q2为MCU提供复位电压。
6.微电脑控制及显示电路
本机采用TMP86PH46NG单片机作为整机控制核心，其17脚接地，18、19脚接4MHz晶振，20脚接复位端，21脚接5V电源。74LS164为数码驱动块。
