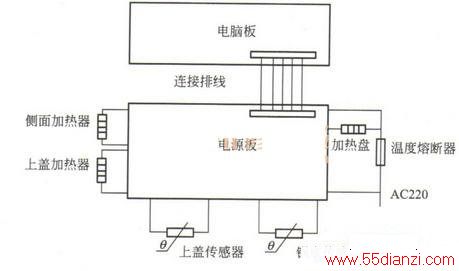

该电饭锅电路由电脑板（主电路板）、电源板、加热盘、侧面加热器、上盖加热器、温度传感器构成，如下图所示。
1．电源电路

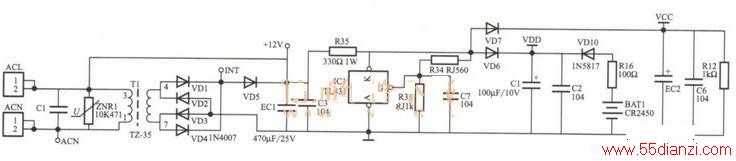

该机的电源电路由变压器T1、误差放大器T1431等构成，如下图所示。
为该机输人市电电压，AV220V市电电压经C1滤波后，利用电源变压器T1降压，从它的次级绕组输出12V左右（与市电高低有关）的交流电压，经VD1-VD4桥式整流产生脉动电压，此脉动电压不仅送给市电过零检测信号形成电路，而且通过VD5降压，利用EC1滤波产生12V左右的直流电压。该电压不仅为继电器RY1、蜂鸣器、双向晶闸管V2/V3供电，而且经R35限流，利用三端误差放大器IC1（T1431）和R34、R33组成的稳压电路稳压产生的电压分两路输出：一路经VD7降压、EC2滤波形成供电电压VCC，为指示灯等电路供电；另一路经VD6降压、C1滤波后形成供电电压VDD，为微控制器MCU等电路供电。电路板上还安装电池BATI，在电路板无市电电压输入时，它经R16、VD10为MCU供电，确保显示屏等在无市电输入时也能正常工作。
ZNR1是压敏电阻，市电正常且没有雷电时它相当于开路；一旦市电过压或有雷电窜入使其两端电压达到470V时，它击穿短路，使温度熔断器（也称温度保险管）或用户的空气开关跳闸，切断市电输人回路，实现过压保护。
2.MCU的引脚功能

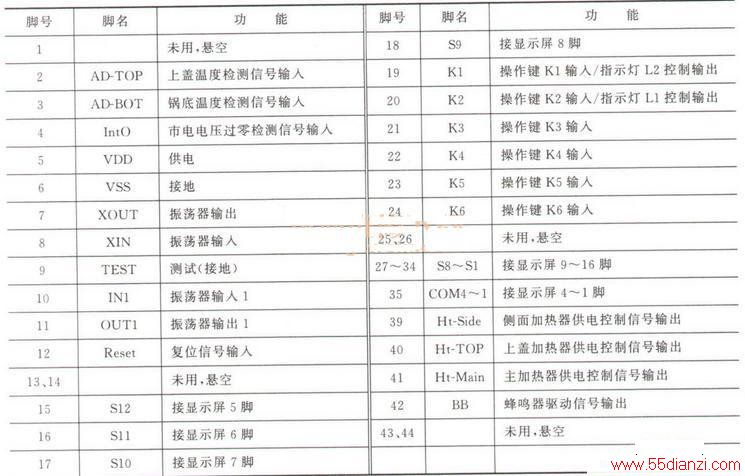

MCU（9228）的引脚功能如下表所示。
3. MCU基本工作条件电路
该机的MCU基本工作条件电路和其R32他的微控制器（微处理器）电路相同，也是由供电电路、时钟振荡电路和复位电路构成的。

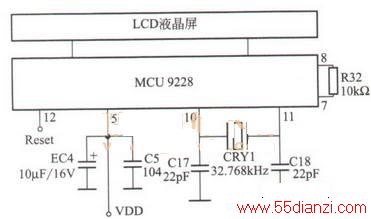

（1）供电当电源电路工作时，由它 输出的VDD电压经C5、EC4滤波后，加 到MCU的供电端5脚，为它供电。电路 见下图.
（2）时钟振荡MCU得到供电后，它内部的振荡器与7、8脚外接的电阻R32通过振荡产生时钟信号。同时，它内部的振荡器1与10、11脚外接的晶振CRY1和移相电容C17、C18通过振荡产生32. 768kHz的时钟信号。该信号经分频后协调各部位的工作，并作为MCU输出各种控制信号的基准脉冲源。

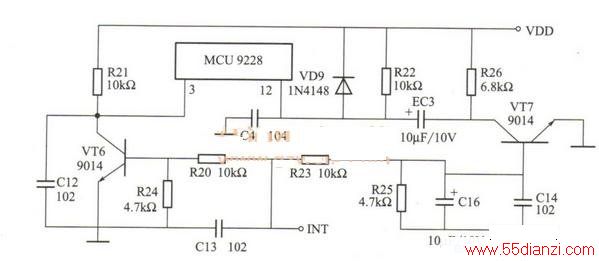

（3）复位电路该机的MCU的复位电路由EC3、VT7、R22等构成，采用低电平复位方式。电路见下图。
开机瞬间，脉动电压INT经R23 、R25分压后对C16充电，待C16两端电压超过0.6V后VT7导通；待VDD电压建立后，通过R22、EC3和VT7构成充电回路，使EC3两端建立的电压由0V逐渐升高到VDD的复位信号。该复位信号输人到MCU的12脚后，MCU内的存储器、寄存器等电路复位；当复位信号为高电平后复位结束，开始工作。
4．市电过零检测信号形成电路
该机室内机的市电过零检测信号形成电路由电源电路、放大管VT6构成。电路见图6. 由电源电路输出的脉动脉冲INT经C13滤波，利用R20、R24分压限流，再通过VT6倒相放大，产生100 Hz的检测信号。该检测信号通过C12滤波后，输入到MCU （9228）的3脚。MCU对3脚输人的信号识别后，在市电过零处输出触发信号，确保上盖、侧面加热器供电回路中的双向晶闸管（双向可控硅）TR1、TR2在市电过零点处导通，避免了它们在导通瞬间可能因过流而损坏，实现低功耗的导通控制。
5．操作电路

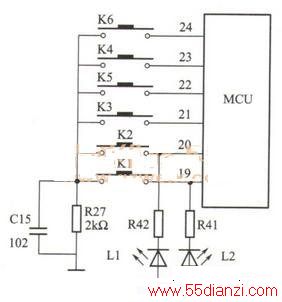

操作电路由MCU、操作键K1～K6构成，如下图所示。
该操作键电路采用低电平触发方式。MCU的19～24脚外接操作键（轻触开关）K1～K6、K1～K6再通过R27接地。当没有按键按下时，MCU的19～24脚为高电平，MCU不执行操作命令；当按下某个开关时，MCU相应的端子就会输人低电平触发信号，被MCU识别后执行操作程序，不仅控制该机进人相应的工作状态，而且控制指示灯、显示屏显示工作状态。
6．显示电路
该机的显示电路由发光二极管L1、L2和显示屏构成。L1、L2通过电阻R42、R41接MCU的20、19 脚，而显示屏通过16个引脚与MCU连接。L1、L2用于指示电源／加热、保温状态；当MCU的19脚为低电平后，通过R41使L2发光；当20脚为低电平后，通过R42使L1发光。而显示屏不仅显示加热功能，而且可以显示时间等。
7．蜂鸣器电路
蜂鸣器电路由MCU、蜂鸣器BUZ1及其放大器Q1等构成，如下图所示。
进行功能操作、程序结束或需要报警时，MCU的42脚输出的音频信号经R1限流，再经Q1相放大后，驱动蜂鸣器BUZ1鸣叫，完成提示和报警功能。
8.温度检测电路
温度检测电路由主温控器（锅底温度传感器）、上盖热敏电阻（锅盖温度传感器、防溢传感器）、MCU构成，如下图所示。
（1）上盖温度检测电路插座Top的1、3脚外接上盖温度传感器（图9中未画出）。当上盖的温度较低时它检测到的阻值较大，VCC经它与R36分压后产生的取样电压较低，再经R29限流、C19滤波后，为MCU的2脚提供的电压较低；当上盖的温度较高（水沸腾）时它检测到的阻值较小，VCC经它与R36分压后产生的电压较高，再经R29限流、C19滤波后，为MCU的2脚提供的电压较高。
（2）锅底温度检测电路插座Bot的1、2脚外接锅底温度传感器（也称主温控器，图9中未画出）。当锅底的温度较低时它检测到的阻值较大，VCC经它与R37分压后产生的取样电压较低，再经R28限流、C20滤波后，为MCU的3脚提供的电压较低；当锅底的温度较高时它检测到的阻值较小，VCC经它与R36分压后产生的电压较高，再经R29限流、C19滤波后，为MCU的2脚提供的电压较高。
9．加热电路
该机的加热电路由主加热电路和上盖加热电路、侧面加热电路构成。

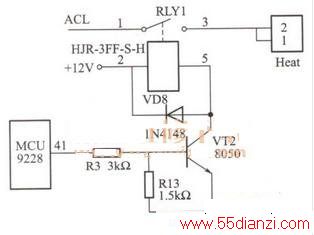

（1）主加热电路主加热电路由加热盘（发热盘）Heat、继电器R1Y1、MCU构成，如下图所示。
需要加热盘发热时，MCU的41脚输出高电平控制信号，该信号经R3、R13分压限流后，使放大管VT2导通，为继电器R1Y1的线圈提供导通电流，使它的触点闭合，加热盘得到供电后开始发热。当MCU的41脚输出低电平信号，经VT2倒相放大后，使R1Y1的触点断开，加热盘停止加热。
（2）上盖加热、侧面加热电路
上盖加热电路、侧面加热电路构成相同，都是由加热器、供电电路、MCU构成，如下图所示。由于两套加热电路构成和加热原理相同，下面以上盖加热电路为例进行介绍。
需要上盖加热器发热时，MCU的40脚输出过零触发信号，该信号经R10、R15分压限流，再经VT9倒相放大后，利用R31触发双向晶闸管V2导通，接通上盖加热器的供电回路，上盖加热器盘得到供电后开始发热。当MCU的40脚无过零触发信号输出时，VT9和V2相继截止，上盖加热器停止加热。
