图9. 示波器屏幕截图。
从ADV7612-U43驱动信号。在ADV7511输入端和像素线路P35测量LLC线路(162 MHz)。红色矩形显示ADV7511的眼罩。LLC上为2 × 150 .对称端接，数据线路上为51 .串联电阻。
垂直刻度：1 V/div，水平刻度：2 ns/div
图10. 示波器屏幕截图。
从ADV7612-U1驱动信号。在ADV7511输入端和像素线路P35测量LLC线路(162 MHz)。红色矩形显示ADV7511的眼罩。LLC上为2 × 150.对称端接，数据线路上为51 .串联电阻。垂直刻度：1 V/div，水平刻度：2 ns/div
布局考量
布局应由极短走线组成。理想情况下，在两个ADV7612间连接相同功能的两个引脚的走线应可能短，并应共享同一串联端接电阻，该端接电阻尽可能靠近两个器件，然后连接到总线。实际上，由于布局限制此要求不可能满足;因此每个器件需要自身的串联端接电阻(参见图2)。视频走线应尽可能接近相同长度，以提供延迟匹配。
评估与测试
评估本电路时，利用两个视频发生器 (Quantum Data 882)生成UXGA 1600 × 1200像素、30位和1080p60、36位视频(Samsung2和MoirèX图案)。使用Astro VA-1831视频分析仪作为HDMI接收器(从ADV7511输出)。此外，将P6243 (1 pF, 1 M°, 1 GHz) 探头连接到Tektronix TDS5104B示波器，然后在ADV7511引脚上观察ADV7612的视频信号(LLC和P35)。所得波形用ADV7511眼罩表示为眼图，图9和图10显示了Samsung2图案的UXGA视频(162 MHz、30位)。测试期间使用的MoirèX图案还显示了类似的安全裕量。
图11. 测试设置
通过Astro VA-1831测量视频时序，未显示异常。分析MoirèX的偶数和奇数垂直线路(1080p60 36位和UXGA 30位)，显示所有位同时正确切换，线路间无任何泄漏(MoirèX图案)。Astro VA-183还显示，稳定的HDMI同步信号和数据包具有正确的CRC校验和。这说明后端ADV7511正确接收了时钟和同步信息。
测试步骤
1.准备测试配置，如图11所示。
2.评估板和测量设备上电;启动DVP评估软件。
3.在DVP评估软件中，载入ADV7612评估板。
4.在DVP评估软件中运行INIT_PARTS_AND_SET_ PORT_A_ver4.py脚本(请参考设计资源)。
5.按下初始化按钮。评估板初始化后，点击下列按钮之一：端口A、端口B、端口C或端口D，选择所需的输入(参见图12)。

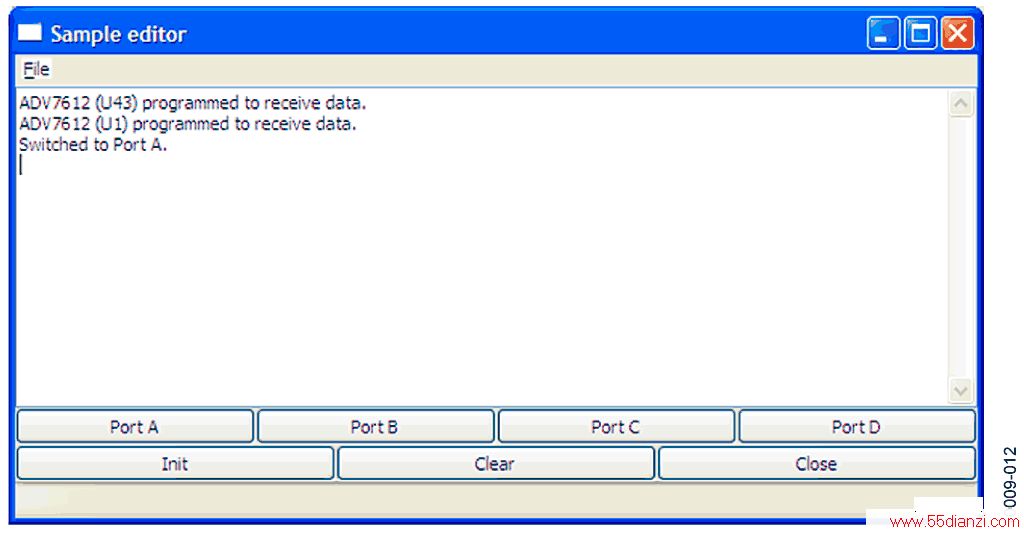

图12. 用于选择HDMI输入的软件
