uIP各部分协议代码的分析

　　uIP是模块化设计的，头文件主要有uip.h、uipopt.h、uip_arp.h、uip_arch.h，核心文件主要包括uip_arp.c、uip.c、uip_arch.c等。另外在源码中给出了几个应用示例，实现了一个简单的http服务器，并且带有部分cgi功能。下面主要结合TCP/IP协议说明各核心文件实现的功能，对代码进行分析。
　　
　　(1)ARP协议的实现及uIP提供的相关函数。
　　
　　ARP协议本质是完成网络地址到物理地址的映射。物理地址本例中指以太网类型地址(MAC地址)，网络地址特指IP地址。
　　

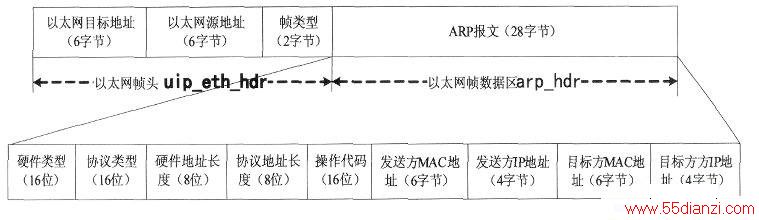

　　ARP的以太网封装格式和报文格式如下图所示。

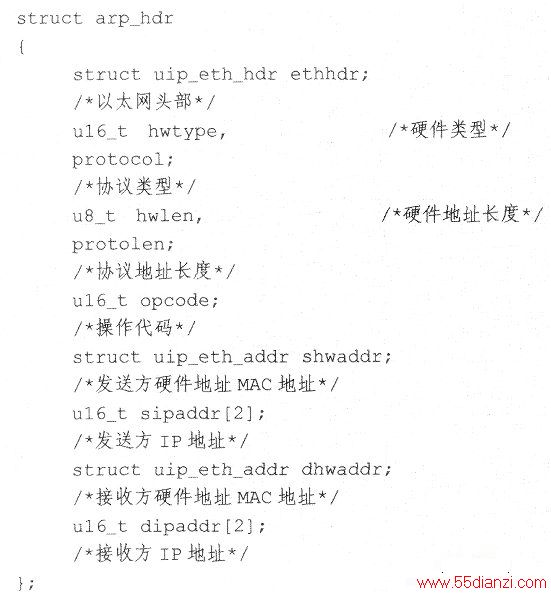

　　uIP使用一结构体arp_hdr来表示ARP数据帧。注意arp_hdr数据结构中还包括了以太网的头部，硬件类型和协议类型等，真正的ARP数据帧是从u8_thwlen开始的。

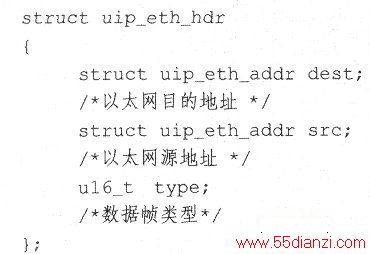

　　ethhdr以太网头部。定义的结构体原型如下：

　　·dest，SRC:以太网目的地址和源地址，都是6字节，为FFFFFFFFFFFF时是广播地址，以太网上的所有节点都可以收到。
　　
　　·type:以太网头部的类型一般有两种，如果type=0x0806，表明以太网封装的数据部分为ARP数据包，如果type=0x0800，表明以太网封装的数据部分为IP数据包。
　　
　　·hwtype:硬件类型字段。指明了发送方想知道的硬件地址的类型，以太网的值为1。
　　
　　·protocol:协议类型字段。表明要映射的协议地址类型，IP为0X0800。
　　
　　·hwlen:硬件地址长度。指明了硬件地址和高层协议地址的长度。对于以太网上IP地址请求来讲，值为6。
　　
　　·protolen:协议地址长度。指明了硬件地址和高层协议地址的长度，对于以太网上的IP地址来讲，值为4。
　　
　　·opcode:操作字段，用来表示这个报文的类型，ARP请求为l，ARP响应为2，RARP请求为3，RARP响应为4。
　　
　　·shwaddr:发送端的以太网地址(MAC地址)，6字节。
　　
　　·SIPaddr[2]:发送端的协议地址（IP地址），4字节。
　　
　　·dhwaddr:接收端的以太网地址（MAC地址），6字节。
　　
　　·DIPaddr[2]：接收端的协议地址（IP地址），4字节。
　　
　　uIP协议栈中与ARP协议有关的文件有uip_arp.c。文件中主要包含与arp实现相关的数据结构和相关函数等。
　　
　　uIP协议栈将IP地址和MAC地址的对应关系保存在一个表arp_table[]中。
　　

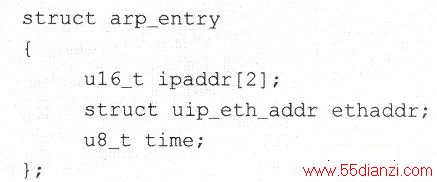

　　statICstructarp_entryxdataarp_table[UIP_ARPTAB_SIZE];表中的每一个元素笔者称之为表项，每一个表项保存的是一个IP地址和MAC地址的对应关系，另外还有一个标志时间的8位变量。显然表中每一个元素都是arp_entry型，arp_entry的定义如下：

　　下表给出了一个arp_table[]的表格示例

　　uip_arp.c又件中主要函数说明如下。

　　①voiduip_arp_init(void)。函数的作用是初始化arp_table，使其中的IP地址全部为0。
　　
　　②voiduip_arp_timer(void)。这个函数应该每隔一段时间被调用一次，函数的作用是每调用一次，arp_table中的所有元素的老化时间增加1，然后与最大老化时间UIP-ARP_MAXAGE比较，如果大于这个数值，说明这个arptabl表项太老，于是表项被清0，以用来存放更新的数据。
　　
　　③staticvoiduip_arp_update(u16_t*ipaddr，structuip_eth_addr*ethaddr)。函数是只被uip_arp.c文件中的其他函数调用，作用是更新arp_table中的表项。
　　
　　首先寻找未使用的表项，若找到则将新的arp对应关系加入其中；若未找到，则寻找arp_table中最老的表项，并用新的数据代替。
　　
　　④voiduip_arp_iPIN(void)。函数功能是对收到的IP包进行ARP部分的处理。如果收到的IP包中的lP地址在arp_table中存在，则其中相应表项中的MAC地址将会被收到IP包的MAC地址代替。如果arp_table中不存在这个IP地址，则创建一个新的表项。实际上这个函数对收到IP包中的IP地址进行判断是否是本地网络中后，直接又调用uip_arp_update()函数更新arp_table表项。
　　
　　⑤voiduip_arp_arpin(void)。函数的功能是对收到的ARP数据包进行处理。当收到一个ARP数据包时，应该调用这个函数处理。如果收到的ARP数据包是一个ARP请求的应答，则在这个函数将更新ARP表。如果收到的ARP包是其他主机发送的请求本机MAC地址的数据包，则这个函数生成一个ARP应答包，且生成的数据包存放在uip_buf[]缓冲中。
　　
　　当函数返回时，全局变量uip_len的值表明网络驱动是否应该发送一个数据包。如果uip_ler]
　　
　　不为0，则值就是uip_buf[]中存储的要发送的数据包的长度，数据包就存放在uip_buf[]中。
　　
　　⑥voiduip_arp_out(void)。uip_arp_out()函数的作用是对要发送的IP数据包进行预先处理，根据处理的情况决定是否发送一个ARP请求包以得到IP包中对应IP地址主机的MAC地址。如果要发送的数据包的IP地址是在本地网络中（具有相同的子网掩码），则搜索arp_table寻找是否存在相应的表项，如果存在，则为要发送的IP数据包添加上以太网帧头，然后函数返回。
　　
　　如果ARP表项中不存在相应的表项，则生成一个ARP请求包，以得到要发送IP包目的IP地址的MAC地址。新生成的ARP包存放在uip_buf[]中代替原有的数据。IP包的重发依靠上层协议（如TCP协议）来完成。当函数返回时，全局变量uip_len的值表明网络驱动是否应该发送一个数据包。如果uip_len不为O，则值就是uipbuf口中存储的要发送的数据包的长度，数据包就存放在Iup_buf[]中。
　　
　　(2)IP和TCP协议简单说明及uIP中相关接口函数的实现。
　　
　　IP协议是TCP/IP协议族中最为核心的协议。所有的TCP、UDP数据等都是以口数据包格式传输。IP负责将数据传输到正确的目的地，同时也负责路由。lP数据的传输具有以下特点。
　　
　　传输数据不能保证到达目的地。数据传输的可靠性由上层协议来提供（如TCP协议）。
　　
　　IP协议传输的数据是无连接的。
　　
　　TCP协议用于在不可靠的网络上提供可靠、端到端的数据流通信协议。当传输受到干扰或网络故障等原因使传输的数据不可靠时，就需要其他协议来保证数据传输的完整性与可靠性。TCP协议正是完成这种功能。TCP采用“带重传的肯定确认”和“滑动窗口”来实现数据传输的可靠性和流量控制。具体详细过程请读者参考相关资料。
　　
　　TCP协议是面向连接的数据传输协议。双方通信之前，先建立连接，然后发送数据，发　　送完数据之后，关闭连接。通信的双方建立连接之后，数据沿着这个连接双向传送数据，连接的双方通过序列号和确认号来对数据保持跟踪。
　　
　　序列号说明当前数据块在数据流中的位置。如果第一个数据块的序列号是0，并且有10字节长，那么下一个数据块的序列号应该是10。
　　
　　确认号表示接受数据的总数。如果初始的序列号是0，并且收到10字节需要确认，则应答中的确认号就是10。因为TCP的数据传输是双向的，每一方对它自己的传输都保留一个序列号和确认号，并且每一方都对从对方节点接收来的序列号和确认号进行跟踪

www.55dianzi.com

　　TCP的操作可以使用一个具有11种状态的有限状态机来表示。
　　
　　各状态的描述如下表所示。

状态 描述 CLOSED 关闭状态 LISTEN 监听状态，等待连接进入 SYN RCVD 收到一个连接请求，尚未确认 SYN SENT 已经发出连接请求，等待确认 ESTABLISHED 连接已经建立，正常数据传输状态 FIN WAIT1 （主动关闭）已经发送关闭请求，等待确认 FIN WAIT2 （主动关闭）收到对方关闭确认，等待对方关闭请求 TIMED WAIT 完成双向连接，等待所有分组结束 CLOSING 双方同时尝试关闭，等待对方确认 CLOSE WAIT （被动关闭）收到对方关闭请求，已经确认 LAST ACK （被动关闭）等待最后一个关闭确认，并等待所有分组结束
