笔者曾协助多家公司工程师，在AndesCore上发展firmware。我们发现，当客户开发NON-OS的程序代码，最常遇到的问题在于开发者不知如何撰写linker script.网络上有GNU ld的使用文件，但是linker script的范例太少，尤其开发者需要撰写进阶的linker script,常常不知如何下手。
本篇文章我们分享如何实作ROM patch.使用晶心CPU建构的embedded system,一般具有CPU、外围IP及RAM、ROM.部份客户使用ROM code开机，程序代码放在ROM内，data secTIon放在SRAM里。ROM code的特性是成本低，跟着IC光罩一起生产，当IC制作完成即不可修改，若有制作上的错误或是程序代码逻辑上的错误，只能用ROM patch的方式修补。也就是将需要修补的程序代码放到小容量的flash里。这就是我们今天要分享的技术。
1. 主程序架构
首先介绍主程序的架构。IC的Memory layout如下图。
图表1:主程序的memory layout图
红色框线的部份，为主程序编译的范围。主程序main会呼叫到func1、func2和func3这3个function.
在上图中，黄色区域是IC的ROM,这部份的程序是IC制作出来即不可以改变。绿色部份是Flash.在图中，flash分成2区，一个是jump_table,存放func1~func3的地址。剩余的空间FUNC_PATCH,预留给patch使用。
为了要修补ROM内的function,所以规划出jump_table区域，原本都是指向ROM的function.如果ROM里的部份function损坏或是需要改写，就把jump_table改为指向FUNC_PATCH里新建的function.
1.1 源代码
主程序的程序代码如下：(main.c)
#include
#include
int func1(int);
int func2(int);
int func3(int);
int num1=1;
int num2=2;
int num3=3;
typedef struct strfunptr {
int (*func_a)(int);
int (*func_b)(int);
int (*func_c)(int);
}sFPtr;
sfptr jump_table __attribute__ ((section ("FUNC_TABLE")))= {func1, func2, func3};
int main(void) {
printf("func1(30)=%dn",jump_table.func_a(30));
printf("func2(30)=%dn",jump_table.func_b(30));
printf("func3(30)=%dn",jump_table.func_c(30));
return EXIT_SUCCESS;
}
int func1(int x){
return x*num1;
}
int func2(int x){
return x*num2;
}
int func3(int x){
return x*num3;
}
上面的程序代码中，第16行的程序代码__attribute__ ((section ("FUNC_TABLE")))，作用是将jump_table放在特定的"FUNC_TABLE"section里。
1.2 主程序linker script (仅列需要修改的部份)
FUNC_TABLE 0x510000 :
{
*(。FUNC_TABLE)
}
Flash的地址由0x510000起，将FUNC_TABLE固定在flash的最开头，语法如上。
1.3 主程序执行结果
func1(30)=30
func2(30)=60
func3(30)=90
2. 经过Patch之后的架构图
假设ROM里的func2损坏，要改用flash里的func2.需要更改指向func2的指标，及func2的内容。如下图：
图表2:ROM patch的memory layout图
用红色框线标起来的地方，表示为patch编译的范围。其中jump table在这里重新编译，指向新的地址。
2.1 实作方法
(1) 导出主程序的symbol table.
在主程序的Linker flags 加上-Wl,--mgen-symbol-ld-script=export.txt ,ld 会产生export.txt这个档案， 这个档案包含了一个SECTION bLOCk以及许多变数的地址。如下图所示

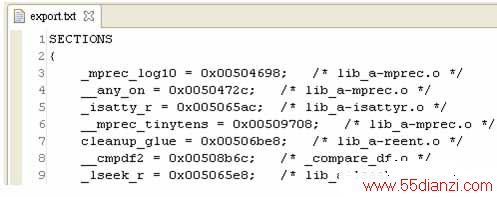

图表3:主程序的symbol
Linker script在import Main program的symbols时，除了需要修改的func2不要import之外，其他的symbols全部要import进来。(将 export.txt删去这一行： func2 = 0x005001c4; /* ./main.o */)
(2) patch在编译之前，先汇入主程序的symbol table.(将export.txt档案放在一起编译)。Patch的linker script要汇入主程序的symbol,写法如下面红色字体。
ENTRY(_start)
/* Do we need any of these for elf?
__DYNAMIC = 0; */
INCLUDE "export.txt"
SECTIONS
{
(3) patch的程序代码里如下，没有main function,也不要加入startup files.改写func2.func2放在flash的FUNC_PATCH section.并且将jump_table里的func2,改成指向新的func2.
#include
#include
extern int func1(int);
extern int func3(int);
int func2(int) __attribute__ ((section ("FUNC_PATCH")));
extern int num2;
typedef struct strfunptr {
int (*func_a)(int);
int (*func_b)(int);
int (*func_c)(int);
}sfptr;
sfptr jump_table __attribute__ ((section ("FUNC_TABLE")))= {func1, func2, func3};
int func2(int x){
return x*num2*100;
}
(4) patch的linker script,加入FUNC_PATH在jump_table之后。
FUNC_PATCH 0x510020 :
{
*(。FUNC_PATCH)
}
3. 如何除错
首先，将程序代码存放在IC的ROM及flash里。(本文为了示范，我们的做法是在AndeShape ADP-XC5的FPGA板上，用RAM模拟ROM及flash,分别将主程序和patch的bin文件restore到板子上。)
当gdb debug时，载入patch 的symbol.以下节录gdb指令。
core0(gdb) file mainprog.adx
core0(gdb) add-symbol-file patch.adx 0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020
core0(gdb) set $pc=0x500000
core0(gdb) b main
Breakpoint 1 at 0x50010c: file /main.c, line 20.
core0(gdb) c
Breakpoint 1, main () at /main.c:20
20 printf("func1(30)=%dn",jump_table.func_a(30));
core0(gdb) s
func1 (x=30) at /main.c:28
28 return x*num1;
core0(gdb) n
29 }
core0(gdb) s
main () at /main.c:21
21 printf("func2(30)=%dn",jump_table.func_b(30));
core0(gdb) s
func2 (x=30) at /patchprog.c:24
24 return x*num2*100;
core0(gdb)
上面过程中，先加载main的symbol,再加载patch的symbol及debug information."add-symbol-file patch.adx 0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020"是将patch section的symbol及debug information也载入gdb以debug.读者可以在gdb里，打"help add-symbol-file"查阅add-symbol-file的用法。
3.1 主程序patch后的执行结果
func1(30)=30
func2(30)=6000
func3(30)=90
4. 结语
目前晶心科技使用GNU的toolchain,其功能非常强大。读者可多动手试试不同的linker script写法，使得开发firmware更有弹性及效率。
