简单的说，进入了电子，不管是学纯模拟，还是学单片机，DSP、ARM等处理器，或者是我们的FPGA，一般没有不用到按键的地方。按键：人机交互控制，主要用于对系统的控制，信号的释放等。因此在这里，FPGA上应用的按键消抖动，也不得不讲！
一、为什么要消抖动

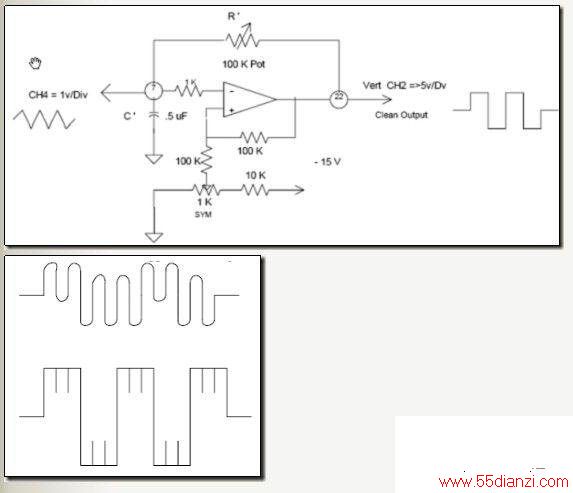

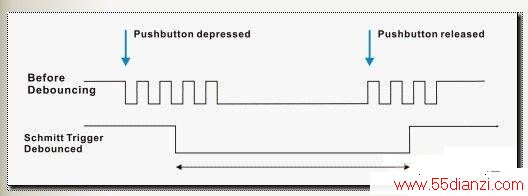

如上图所示，在按键被按下的短暂一瞬间，由于硬件上的抖动，往往会产生几毫秒的抖动，在这时候若采集信号，势必导致误操作，甚至系统崩溃；同样，在释放按键的那一刻，硬件上会相应的产生抖动，会产生同样的后果。因此，在模拟或者数字电路中，我们要避免在最不稳定的时候采集信号，进行操作。
对此一般产用消抖动的原理。一般可分为以下几种：
（1）延时
（2）N次低电平计数
（3）低通滤波
在数字电路中，一般产用（1）（2）种方法。后文中将详细介绍。
二、各种消抖动
1. 模拟电路按键消抖动
对于模拟电路中，一般消抖动用的是电容消抖动或者施密特触发等电路，再次不做具体介绍。
2. 单片机中按键消抖动
对于单片机中的按键消抖动，本节Bingo根据自己当年写过的单片机其中的一个代码来讲解，代码如下所示：
unsigned char key_sCAN(void)
{
if(key == 0) //检测到被按下
{
delay(5); //延时5ms，消抖
if(key != 0)
retrurn 0; //是抖动，返回退出
while(!key1); // 确认被按下，等下释放
delay(5); //延时5ms，消抖
while(!key1); //确认被释放
return 1; //返回按下信号
}
return 0; //没信号
}
针对以上代码，消抖动的顺序如下所示：
（1）检测到信号
（2）延时5ms，消抖动
（3）继续检测信号，确认是否被按下
a) 是，则开始等待释放
b) 否，则返回0，退出
（4）延时5ms，消抖动
（5）确认，返回按下信号，退出
当然在单片机中也可以循环计数来确认是否被按下。Bingo认为如此，太耗MCU资源，因此再次不做讲述。
3. FPGA中的按键消抖动
对于FPGA中的消抖动，很多教科书上都没有讲述。但Bingo觉得这个很有必要。对于信号稳定性以及准确性分析，按键信号必须有一个稳定的脉冲，不然对系统稳定性有很大的干扰。
此处Bingo用两种方法对FPGA中按键消抖动分析。其中第一种是通过状态机的使用直接移植以上MCU的代码，这个思想在FPGA状态机中很重要。第二种，通过循环n次计数的方法来确认是否真的被按下，这种方法很实用在FPGA这种高速并行器件中。
（1）利用状态机移植MCU按键消抖动
此模块由Bingo无数次修改测试最后成型的代码，在功能上可适配n个按键，在思想上利用单片机采用了单片机消抖动的思想。具体代码实现过程请有需要的自行分析，本模块移植方便，Verilog代码如下所示：
/*************************************************
* Module Name : key_scan_jitter.v
* Engineer : Crazy Bingo
* Target DevICe : EP2C8Q208C8
* Tool versions : QUARTus II 11.0
* Create Date : 2011-6-26
* Revision : v1.0
* Description :
**************************************************/
module key_scan_jitter
#(
parameter KEY_WIDTH = 2
)
(
input clk,
input rst_n,
input [KEY_WIDTH-1:0] key_data,
output key_flag,
output reg [KEY_WIDTH-1:0] key_value
);
reg [19:0] cnt; //delay_5ms(249999)
reg [2:0] state;
//-----------------------------------
always @(posedge clk or negedge rst_n)
begin
if(!rst_n)
cnt <= 20'd0;
else
begin
cnt <= cnt + 1'b1;
if(cnt == 20'd249999)
cnt <= 20'd0;
end
end
//-----------------------------------
reg key_flag_r;
reg [KEY_WIDTH-1:0] key_data_r;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
key_flag_r <= 1'b0;
key_value <= {KEY_WIDTH{1'b0}};
end
else if(cnt == 20'd249999) //Delay_5ms
begin
case(state)
0:
begin
if(key_data != {KEY_WIDTH{1'b1}})
state <= 1;
else
state <= 0;
end
1:
begin
if(key_data != {KEY_WIDTH{1'b1}})
state <= 2;
else
state <= 0;
end
2:
begin
key_flag_r <= 1'b1;
key_value <= key_data; //LOCk the key_value
state <= 3;
end
3:
begin
key_flag_r <= 1'b0; //read the key_value
if(key_data == {KEY_WIDTH{1'b1}})
state <= 4;
else
state <= 3;
end
4:
begin
if(key_data == {KEY_WIDTH{1'b1}})
state <= 0;
else
state <= 4;
end
endcase
end
end
//---------------------------------------
//Capture the falling endge of the key_flag
reg key_flag_r0,key_flag_r1;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
key_flag_r0 <= 0;
key_flag_r1 <= 0;
end
else
begin
key_flag_r0 <= key_flag_r;
key_flag_r1 <= key_flag_r0;
end
end
assign key_flag = key_flag_r1 & ~key_flag_r0;
endmodule
信号线说明如下：
clk
系统最高时钟
rst_n
系统复位信号
Key_data
按键信号（可根据需要配置为n位）
Key_flag
按键确认信号
Key_vaule
按键返回值
雷同上述MCU按键消抖动的状态，此模块可以模拟成一下5个状态，见state machine：
（2）循环n次计数消抖动
同样，此模块也是Bingo无数次修改测试最后成型的代码，利用了更少的资源，更适用于并行高速FPGA的性能要求。具体代码实现过程请有需要的自行分析，本模块通过相关时钟的适配，n次计数来确认按键信号，Verilog代码如下所示：
/*************************************************
* Module Name : key_sCAN.v
* Engineer : Crazy Bingo
* Target DevICe : EP2C8Q208C8
* Tool versions : QUARTus II 11.0
* Create Date : 2011-6-25
* Revision : v1.0
* Description :
**************************************************/
module key_sCAN
#(
parameter KEY_WIDTH = 2
)
(
input clk, //50MHz
input rst_n,
input [KEY_WIDTH-1:0] key_data,
output key_flag,
output reg [KEY_WIDTH-1:0] key_value
);
//---------------------------------
//escape the jitters
reg [19:0] key_cnt; //scan counter
reg [KEY_WIDTH-1:0] key_data_r;
always @(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
key_data_r <= {KEY_WIDTH{1'b1}};
key_cnt <= 0;
end
else
begin
key_data_r <= key_data; //LOCk the key value
if((key_data == key_data_r) && (key_data != {KEY_WIDTH{1'b1}})) //20ms escape jitter
begin
if(key_cnt < 20'hfffff)
key_cnt <= key_cnt + 1'b1;
end
else key_cnt <= 0;
end
end
wire cnt_flag = (key_cnt == 20'hffffe) ? 1'b1 : 1'b0;//!!
//-----------------------------------
//sure the key is pressed
reg key_flag_r;
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
begin
key_flag_r <= 0;
key_value <= 0;
